Popis: |
Dirigent Joint Compressor |
Síla stlačení: |
Max. 300 tun |
Hydraulický tlak: |
Max. 94 MPa |
Typ: |
Motorizovaná hydraulika |
Průměr spoje vodičů: |
Max. 120 mm |
Zdvih kompresoru: |
Max 40 mm |
Hydraulický kompresorový stroj se používá pro spojování vodičů na venkovním přenosovém vedení. Sada obsahuje hydraulický kompresor, motorizované hydraulické čerpadlo a sady matric podle různých spojů vodičů.

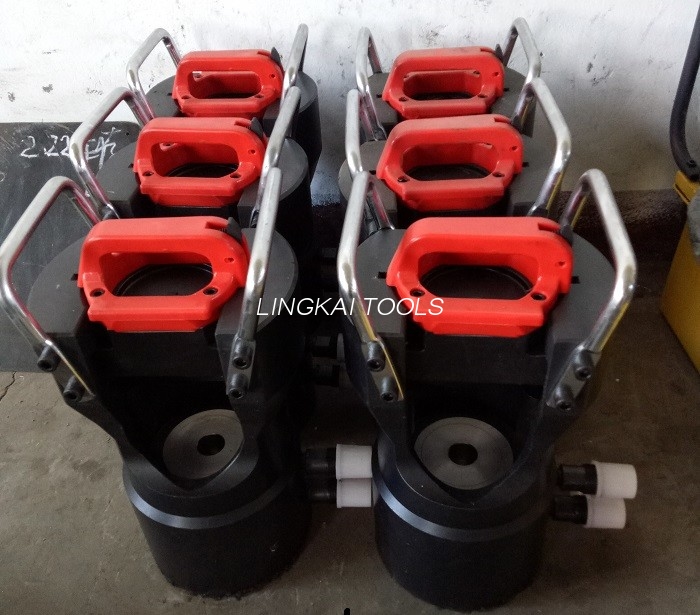

Hydraulické kompresory pro spoje vodičů
| Položka č. | Model | Max. kompresní síla (KN) | Max. Hydraulický tlak (MPa) | Max. Velikost ACSR (mm²) | zdvih (mm) | Hmotnost (kg) |
| 16101 | QY-25 | 250 | 60 | 240 | 22 | 6 |
| 16102 | QY-35 | 350 | 70 | 240 | 25 | 12 |
| 16103 | QY-65 | 650 | 94 | 500 | 25 | 25 |
| 16104 | QY-125 | 1250 | 94 | 720 | 25 | 40 |
| 16105 | QY-200 | 2000 | 94 | 1440 | 25 | 85 |
| 16106 | QY-250 | 2500 | 94 | 2500 | 35 | 126 |
Použití: Hlava hydraulického kompresoru se používá s motorizovaným hydraulickým čerpadlem pro stlačení spoje vodiče nebo spoje zemnícího drátu. Je odlita z vysoce pevné oceli.
Poznámka:
- QY-25, QY-35 ovládané ručním nebo elektrickým čerpadlem; QY-65, QY-125, QY-200 ovládané motorizovanou hydraulickou čerpací stanicí s vysokým tlakem.
- Viz položka č. 16141-16153 pro hydraulické čerpací stanice; Položka č. 16161-16163 pro ručně ovládaná čerpadla.
- Dodáváno se sadami lisovacích nástrojů. (Vytlačovací nástroje viz položka č. 16121-16126 a 16131-16134.)
Motorizovaná hydraulická čerpací stanice pro QY-125 (model: YBG-94WQ)
| Položka č. | Popis | Max. Hydraulický tlak (MPa) | Průtok oleje (l/min) | Výkon (KW) | Hmotnost (kg) |
| 16146 | Benzínovým motorem poháněná hydraulická čerpací stanice namontovaná na ručním vozíku | 75 | 1.5 | 4.1 | 68 |
Poznámka: Čerpací stanice fungují pouze jako zdroje energie pro hydraulické kompresory nebo jiná zařízení.
Benzínový motor je HONDA dovezená z Japonska
Sady šestihranných lisovacích čelistí
| Položka č. | Odpovídající kompresor | Specifikace sady šestihranných matric (vnější průměr kompresní koncovky, L pro hliníkovou kompresní koncovku, G pro ocelovou koncovku) |
| 16121 | QY-25 | Měděné nebo hliníkové koncovky 16-240mm2 |
| 16122 | QY-35 | L – 16, 18, 20, 22, 24, 26, 30, 32, 34, 36 mm |
| 16123 | QY-65 |
L – 26, 28, 30, 32, 34, 36, 38, 40, 45, 50 mm G -12, 14, 16, 18, 20, 22, 24, 26 mm |
| 16124 | QY-125 |
L – 26, 28, 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60 mm G -12, 14, 16, 18, 20, 22, 24, 26 mm |
| 16125 | QY-200 |
L – 26, 28, 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60, 65, 70, 75, 80 mm G -12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 mm |
| 16126 | QY-250 |
L – 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60, 65, 70, 75, 80,95,100 mm G -16, 18, 20, 22, 24, 26, 28, 30, 32,34,36,38,42,44,45,48,50 mm |
Poznámka: Sady šestihranných matric lze vyrobit dle požadavku zákazníka.
Zásilka
1. Zařízení a nástroje budou přepravovány v kontejneru nebo letecky.
2. Produkty odešleme do 10 dnů normálně po obdržení platby.
3. Sklad je k dispozici pro standardní produkt.
