V dnešním rychle rostoucím průmyslu přenosu energie je při instalaci horních elektráren zásadní účinnost a bezpečnost. Mezi mnoha nástroji používanými během procesu výstavby,Bloky vodičehrát klíčovou roli. Tato přesnost inženýrská zařízení jsou navržena tak, aby vodiče vodiče hladce během strun, snižovaly tření, zabránily poškození drátu a zajistily, že projekt je dokončen bezpečně a efektivně.

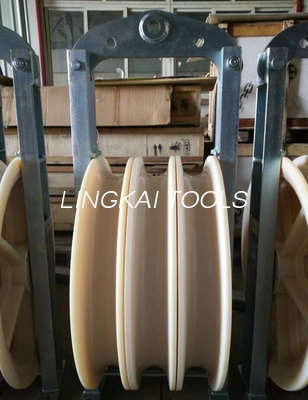

Bloky vodiče jsou specializované systémy kladky používaných při konstrukci strojního elektrického vedení pro vedení elektrických vodičů během procesu strun. Při instalaci přenosových vedení s vysokým napětím je třeba vodiče přitahovat na velké vzdálenosti, často napříč náročnými terény, jako jsou údolí, řeky a hory. Bez správného vodicího vybavení mohli vodiče trpět poškrábáním, otěry nebo zlomy, což by ohrozilo jejich výkon a životnost.
Hladké vedení vodiče - zajišťuje, že dráty klouže přes kladku bez poškození.
Snížené tření-vysoce kvalitní ložiska a drážkované kladky minimalizují tření během tažení.
Zvýšená bezpečnost - zabraňuje prasknutí nebo zamotání vodičů a snižuje rizika pro pracovníky.
Vysoká zatížení - navržená tak, aby zvládla těžké vodiče pod extrémním napětím.
Všestrannost-vhodná pro jednotlivé, dvojité, trojnásobné nebo čtyřkolkové vodiče v závislosti na požadavcích na projekt.
Při moderní konstrukci elektrického vedení zajišťuje použití pokročilých bloků pro řetězce rychlejší časy instalace, nižší náklady na údržbu a zlepšení provozní bezpečnosti.
Tření je jednou z největších výzev během řetězce vodičů. Tradiční systémy řemenice mohou způsobit škrábance nebo poškození izolace, což vede k předčasným selháním. Bloky vodiče jsou navrženy s hlubokými hliníkovými nebo nylonovými kladkami, lemovanými neoprenovými nebo gumovými vložkami, aby se chránila povrch vodiče.
Prospěch:
Zabraňuje nákladným výměnám způsobeným poškozenými vodiči.
Rozšiřuje životnost vodiče.
Během instalace snižuje prostoje.
Moderní napájecí sítě vyžadují stále více vysokokapacitní vodiče, které jsou často silnější, těžší a používají se v konfiguracích sdružených. Pokročilé strunné bloky jsou postaveny z slitin s vysokou pevností v tahu a zesílenými bočními destičkami, aby se tyto zatížení přizpůsobily.
Aplikace zahrnují:
500 kV a 750 kV ultra vysoký napěťové vedení
Přenosové věže s dvojitým obvodem
Kříže s dlouhým rozpětím
Konstrukce elektrického vedení se často koná v náročných prostředích, kde je bezpečnost a efektivita kritická. Blokující bloky vodiče, zejména ty, které jsou vybaveny samonamaňujícími ložiskami a mechanismy zamykání proti pádu, umožňují vodičům hladce a bezpečně procházet.
Výhody:
Rychlejší nasazení - Snížená odolnost zajišťuje rychlejší strun.
Nižší rizika pracovní síly-Vestavěné bezpečnostní zámky zabraňují uvolnění vodičů.
Méně selhání vybavení-vysoce kvalitní materiály vydrží extrémní teploty a stres.
Žádné dva projekty přenosu nejsou stejné. V závislosti na počtu vodičů, terénu a úrovně napětí jsou vyžadovány různé typy strunných bloků. Od bloků s jednou smyčkou pro nízkonapěťové venkovské linie až po bloky čtyřhry pro vysokopěťové běžecké instalace, moderní produkty uspokojují rozmanité potřeby.
Níže je podrobný přehled o společných specifikacích pro vysoce výkonné bloky vodičů:
| Model | Průměr kladky | Hodnocené zatížení (KN) | Rozsah velikosti vodiče | Sheave Materiál | Typ ložiska | Hmotnost (kg) |
|---|---|---|---|---|---|---|
| LK-SB250 | 250 mm | 20 kN | Až 300 mm² | Hliníková slitina | Kuličkové ložisko | 5.8 |
| LK-SB400 | 400 mm | 40 kN | Až 500 mm² | Nylon + neopren | Samoobjemné ložisko | 9.2 |
| LK-SB508 | 508 mm | 50 kN | Až 720 mm² | Hliník s vysokou pevností | Uzavřené válečkové ložisko | 12.6 |
| PK-SB660 | 660 mm | 80 kN | Až 1000 mm² | Vyztužený hliník | Těžké ložisko válce | 18.4 |
| LK-SB916 | 916 mm | 120 kN | Až 1500 mm² | Složený nylon | Dvojité utěsnění ložiska | 28.7 |
Nejdůležitější body:
Možnosti průměru kladky - od 250 mm do 916 mm, aby vyhovovaly různým velikostem vodičů.
Vysoké hodnocení zatížení-až 120 kN pro ultra vysoký napěťové projekty.
Prémiové materiály - lehké, ale odolné slitiny snižují opotřebení.
Nízká údržba - uzavřená ložiska prodlužují životnost v drsném prostředí.
Odpověď: Volba závisí na několika faktorech: průměr vodiče, napětí vedení, tahání napětí a terénu. U menších distribučních vedení může stačit blok jedné sheave, zatímco přenosové vedení s vysokým napětím často vyžadují bloky Quad nebo Bundle Sheave. Vždy zajistěte, aby jmenovité zatížení překročilo maximální tahovou sílu očekávanou během instalace.
A: Ano. Vysoce kvalitní strunné bloky jsou kompatibilní s širokou škálou vodičů, včetně ACSR (hliníková vodičová ocel vyztužená), AAAC (všechny hliníkové slitiny) a ACCC (kompozitní jádro hliníkového vodiče). Ochranná podšívka kladků zajišťuje minimální tření a zabraňuje poškození povrchu bez ohledu na materiál vodiče.
Pokud jde o konstrukci elektrického vedení, přesnost a trvanlivost.Kruhzískala silnou pověst pro dodávání vysoce kvalitních bloků vodičů navržených pro náročné prostředí. Naše výrobky kombinují špičkový design, prémiové materiály a přísnou kontrolu kvality, což zajišťuje vynikající výkon i v nejtěžších podmínkách.
Ať už pracujete na venkovském elektrifikaci, přenosu s vysokým napětím běžeckým zemím nebo na komplexních projektech pro přechod řeky, nabízí Lingkai řešení přizpůsobená, aby vyhovovala vašim přesným potřebám.
Pro více informací, technická podpora nebo hromadné objednávky,Kontaktujte násdnes a promluvte si s naším odborným týmem.
