Které nástroje na tahání elektrických kabelů snižují riziko, aniž by zpomalovaly práci?

Rychlý přehled

• Diagnostikujte, co způsobuje vysoké napětí, poškození nebo pomalé tahy
• Přizpůsobte typy nástrojů stylu tahu: potrubí, příkop, stěna potrubí, strop, dodatečná montáž
• Použijte opakovatelný kontrolní seznam výběru: specifikace kabelů, geometrie trasy, prostředí, omezení posádky
• Implementujte pracovní postup nastavení a vytažení, který omezí přepracování a zvýší bezpečnost

Skutečná bolest stojí za bolestmi hlavy, které tahají kabely

Když lidé hledajíElektrické nástroje na tahání kabelů, zřídka nakupují „nástroje“ abstraktně. Snaží se zabránit tomu, aby práce utrpěla čas a riziko. Toto jsou bolestivé body, které se objevují znovu a znovu:

• Poškození pláště kabeluod ostrých hran, špatných válečků nebo nesprávných tažných hlav.
• Neočekávané skoky napětív zatáčkách, dlouhých sjezdech nebo ucpaných stěnách potrubí.
• Zaseknutý tahzpůsobené třením, úlomky, zborceným potrubím nebo špatně zvoleným mazivem.
• Bezpečnostní rizikajako snapback zóny, nekontrolované kotouče nebo špatná komunikace na dráze tahu.
• Naplánujte tlakto tlačí posádky do zkratek (a později přepracování).
• Zmatek při zadávání zakázek—mnoho nástrojů vypadá podobně, ale při zatížení se chovají velmi odlišně.

Jak vypadá „dobré“ při tažení kabelů

Než produkty porovnáte, zaměřte se na výsledky. Dobře naplánovaný tah má obvykle tyto vlastnosti:

1. Kontrolované napětí(žádné záhadné hroty v ohybech nebo přechodech).
2. Čisté směrování(válečky/bloky zabraňují bodovému zatížení a oděru).
3. Stabilní krmivo(stojany navijáku a manipulace s bubnem zabraňují překroucení a zpětnému otáčení).
4. Správné tažné rozhraní(úchopy/ponožky/otočné čepy přizpůsobené velikosti a typu kabelu).
5. Jasná komunikace(ruční signály, vysílačky a definovaný protokol zastavení).

Pokud budete mít na zřeteli těchto pět výsledků, vyberte siElektrické nástroje na tahání kabelůméně o značce názvy a další informace o inženýrství vhodném pro daný účel.

Kategorie nástrojů, na kterých záleží nejvíce

Většinu tahů kabelů lze výrazně zlepšit tím, že se zaměříme na několik kategorií nástrojů, které řídí tření, napětí a manipulaci. Zde je to, co upřednostnit:

1) Tažná síla a ovládání

• Stahováky / navijáky kabelůpro stálou tažnou sílu a stálou rychlost.
• Stahováky ve stylu navijákukdyž potřebujete plynulé ovládání a nastavitelné uchopení lana.
• Monitorování dyno/napětízviditelnit „neviditelné“ a předejít přepětí.

2) Vedení lanka a snížení tření

• Kabelové válečkypro rovné trasy, rohy a vstupní/výstupní body šachet.
• Snopy/bloky(zejména pro nadzemní nebo nadzemní vedení).
• Ochrana potrubíkomponenty pro snížení otěru na přechodech.

3) Vytažení komponent rozhraní

• Stahovací rukojeti (kabelové ponožky)dimenzované a dimenzované pro daný typ kabelu.
• Obrtlíkyaby se zabránilo přenosu zkroucení (běžná příčina vnitřního poškození a zvládání nočních můr).
• Tažné lano / tažná šňůravybráno pro nízkou roztažnost a vhodný bezpečnostní faktor.

4) Podávání, manipulace a nastavení

• Zvedáky na kabelové bubny / stojany na cívkypro stabilní výplatu a sníženou torzi.

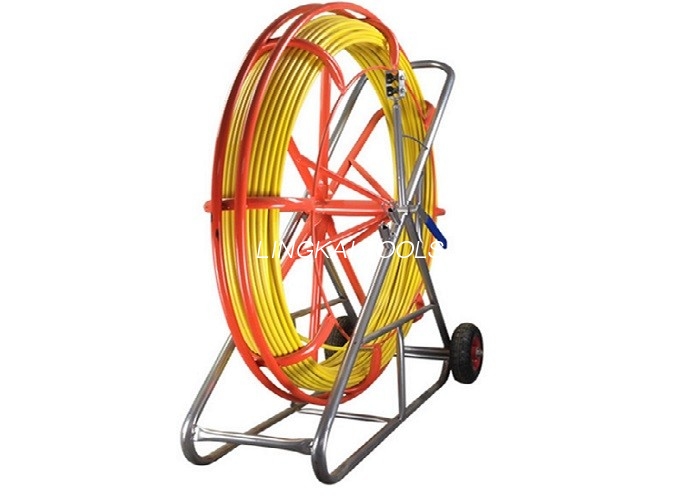

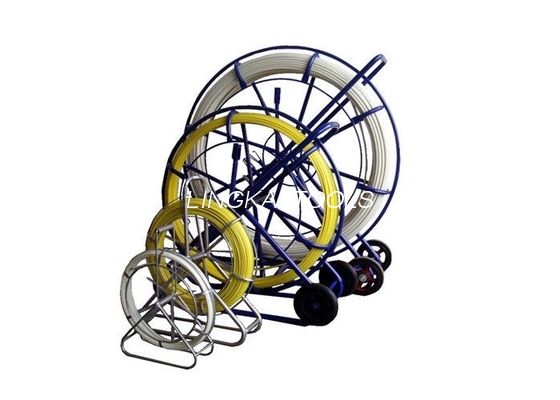

• Potrubní tyč / potrubní tyčpro zkoušení tras a instalaci tažného vedení.
• Nástroje pro aplikaci mazivapro konzistentní pokrytí (místo „naděje a sprej“).

Jak vybrat správné nástroje pro váš tah

NejlepšíElektrické nástroje na tahání kabelůvýběrový proces je nudný – v dobrém slova smyslu. Je to kontrolní seznam, který vyžaduje srozumitelnost než bude posádka na hodinách.

Krok A: Definujte kabel a trasu

• Typ kabelu:LV/MV, pancéřovaný/neobrněný, jednojádrový vs vícejádrový, citlivost na materiál pláště.
• Vnější průměr a hmotnost:ovlivňuje velikost rukojeti, typ válce a manipulační zařízení.
• Geometrie trasy:délka, počet ohybů, poloměr ohybu, úhly nájezdu/výjezdu.
• Prostředí:bláto, prach, voda, teplota, stísněné prostory, dopravní podmínky.

Krok B: Rozhodněte se, co ovládáte

• Kontrola tření:válečky, kladky, rohová vedení, strategie mazání.
• Ovládání napětí:volba navijáku, naviják, sledování napětí, protokol zastavení.
• Twist ovládání:správný výběr a zarovnání otočení.
• Ovládání manipulace:stabilní stojany navijáku, brzdění, směr výplaty, omezení skladování.

Krok C: Vytvořte „minimální životaschopnou sadu nástrojů“

Pokud zakázka vyžaduje rychlý a obhajitelný seznam, zaměřte se na minimální soubor, který sníží riziko, aniž by zvýšil náklady:

1. Rohové + rovné válečky přizpůsobené velikosti kabelu a uspořádání místa
2. Hodnocené stahovací rukojeti a přizpůsobené obratlíky
3. Spolehlivá tažná šňůra (a plán její kontroly)
4. Manipulace s navijáky / bubny s kontrolovaným vyplácením
5. Monitorování napětí (doporučeno pro delší nebo silnější tahy)

Pracovní postup připravený na provoz, který zabraňuje poškození

Nástroje nenahrazují proces. Zde je pracovní postup, který mohou týmy opakovat napříč projekty, aby byly tahy plynulé a bezpečné. Použijte jej jako stručnou šablonu před úkolem.

1) Osvědčení a příprava trasy

• Potvrďte, že je potrubí/kanál čistý: ověřte pomocí tyče a zkušebního tahového lana.
• Zkontrolujte poloměry ohybu a ostré přechody – nainstalujte ochranu na vstupní/výstupní body.
• Umístění válečku naplánujte tak, aby se kabel nikdy netáhl po hranách nebo betonu.

2) Stanovte si plán napětí

• Definujte maximální povolené napětí na kabel specifikace a pravidla projektu.
• Přiřaďte spottera, který bude monitorovat napětí (nebo číst dynamometr) a zastavit hovory.
• Označte snapback/exkluzní zónu a proveďte ji.

3) Nastavte správně tažné rozhraní

• Zvolte správnou velikost kabelové tažné rukojeti – příliš malá může sklouznout, příliš velká může koncentrovat napětí.
• Nainstalujte otočný in-line, aby se minimalizoval přenos zkroucení.
• Před zatížením zkontrolujte lano, úchyty, kolíky a konektory.

4) Táhněte disciplinovaně

• Začněte pomalu, abyste systém usadili, a poté zrychlete na kontrolované tempo.
• Udržujte krmivo stabilní na cívce – vyhněte se náhlým zrychlením, které vytvářejí „paměť“ a smyčky.
• Okamžitě zastavte, pokud se napětí neočekávaně zvýší; vyřešte problém, než jej vynutíte.

5) Kontroly po vytažení

• Zkontrolujte stav pláště, ohyby a oblast přípravy zakončení.
• Zdokumentujte anomálie napětí a aktualizujte svůj kontrolní seznam „dalšího tahu“.
• Vyčistěte a zkontrolujte nástroje, aby bylo připraveno další tažení.

Srovnávací tabulka elektrických nástrojů pro stahování kabelů

Použijte tuto tabulku k mapování typu vaší práce na kategorie nástrojů a vyhněte se „dostatečně blízké“ záměně.

Tip: Při porovnávání dodavatelů požádejte o dokumentaci jmenovitého zatížení, pokyny pro kontrolu a poznámky o kompatibilitě.

Nejčastější chyby a jak se jim vyhnout

• Podrolování trasy:Nedostatek válečků v ohybech vede k oděru a špičkám tahu. Přidejte válečky tam, kde by se kabel jinak čehokoli dotýkal.
• Výběr špatné rukojeti:Úchop, který „sedí“, není totéž jako úchyt, který správně rozkládá zátěž. Přizpůsobte typ a velikost rukojeti konstrukci kabelu.
• Vynechání obratlíku:Twist je tichý zabiják – použijte otočné čepy, abyste zabránili přenosu zkroucení, když to podmínky vyžadují.
• Žádný stop protokol:Před začátkem tahu definujte jasný signál „stop-now“. Zabraňuje panice a zranění.
• Vynucení zaseknutého tahu:Pokud napětí nečekaně stoupne, zastavte se a diagnostikujte. Vynucení často změní řešitelný problém na výměnu kabelu.
• Nekontrolované kotoučové vyplácení:Stabilní stojan navijáku s kontrolovaným vyhazováním zabraňuje smyčkám, zauzlování a zranění při manipulaci.

Kde se hodí Ningbo Lingkai Electric Power Equipment Co., Ltd

Pokud váš tým získává zdrojeElektrické nástroje na tahání kabelůpro inženýrské práce, průmyslové instalace nebo projektové zakázky, obvykle potřebujete dvě věci najednou: spolehlivý sortiment a praktickou podporu při výběru a konfiguraci.Ningbo Lingkai Electric Power Equipment Co., Ltd.je umístěn pro kupující, kteří chtějí konsolidovaného dodavatele pro tažení kabelů a vybavení související s výpletem a pokyny pro přizpůsobení nástrojů pracovním podmínkám.

Chytrý krok nákupu je standardizovat vaši základní sadu (válce + rukojeti + otočné čepy + manipulace s navijákem) a poté přidat stahováky nebo monitorování pro projekty s vyšším dopadem. To snižuje režii školení a činí výkon webu předvídatelnějším.
