Co jsou nástroje pro instalaci podzemních kabelů a jak zlepšují efektivitu projektu?

Abstraktní

Podzemní energetické a komunikační sítě se rychle rozšiřují, protože města usilují o bezpečnější, spolehlivější a vizuálně čistší infrastrukturu. V centru této transformace jsouNástroje pro instalaci podzemních kabelů, které určují nejen rychlost výstavby, ale také bezpečnost, životnost kabelů a dlouhodobý výkon systému. Tento článek prozkoumává celý ekosystém nástrojů pro instalaci podzemních kabelů, včetně rozšířených variant podle klíčových slov, jako jsou nástroje pro podzemní kabely, zařízení pro pokládání kabelů, systémy potrubních tyčí, navijáky, válečky a zařízení pro sledování napětí. Na základě průmyslových postupů a inženýrské logiky vysvětlujeme, jak tyto nástroje fungují, kde se používají a jak je zodpovědně vybrat v souladu s moderními standardy EEAT. Diskuse vychází z výrobních odborných znalostí zNingbo Lingkai Electric Power Equipment Co., Ltd.a zaměřuje se spíše na praktickou hodnotu než na reklamní tvrzení.

Obsah

• Porozumění nástrojům pro instalaci podzemních kabelů
• Proč podzemní instalace vyžaduje specializované vybavení
• Vysvětlení rozšířených klíčových slov a kategorií nástrojů
• Základní typy nástrojů pro instalaci podzemních kabelů
• Jak tyto nástroje zlepšují bezpečnost a integritu kabelů
• Výběrová kritéria pro různé scénáře projektu
• Srovnávací tabulka běžných instalačních nástrojů
• Průmyslové aplikace a případy použití
• Úvahy EEAT při výrobě a používání nástrojů
• Často kladené otázky
• Závěr a další kroky

Porozumění nástrojům pro instalaci podzemních kabelů

Nástroje pro instalaci podzemních kabelů představují specializovanou skupinu mechanických a hydraulických zařízení určených k vedení, tažení, ochraně a napínání elektrických nebo komunikačních kabelů instalovaných pod úrovní země. Na rozdíl od horních strunových nástrojů fungují podzemní systémy v omezených prostředích, jako jsou kanály, potrubí, příkopy a tunely.

Tyto nástroje jsou navrženy tak, aby zvládaly tření, poloměr ohybu, napětí v tahu a přesnost vyrovnání. Nesprávné nástroje mohou mít za následek poškození pláště kabelu, selhání izolace nebo předčasné stárnutí, takže výběr nástroje je kritickým technickým rozhodnutím spíše než následným logistickým nápadem.

Proč podzemní instalace vyžaduje specializované vybavení

Instalace kabelů pod zemí přináší problémy, které v nadzemních systémech chybí. Patří mezi ně neviditelné směrovací cesty, vyšší koeficienty tření, omezené přístupové body a přísnější bezpečnostní požadavky. Nástroje pro instalaci podzemních kabelů jsou navrženy speciálně pro řešení těchto problémů.

• Snížená viditelnost a omezené možnosti korekce po zahájení instalace
• Vyšší mechanické namáhání v důsledku tření potrubí a ohybů
• Větší riziko poškození kabelu způsobeného teplem a vlhkostí
• Přísnější městské bezpečnostní a ekologické předpisy

Vysvětlení rozšířených klíčových slov a kategorií nástrojů

Chcete-li plně porozumět rozsahu nástrojů pro instalaci podzemních kabelů, je užitečné rozšířit terminologii běžně používanou v tomto odvětví. Tyto variace často popisují funkci spíše než zcela samostatné produkty.

• Nástroje pro stahování kabelů pod zemí
• Zařízení pro pokládání kabelů pro podzemní systémy
• Lanové navijáky a tažné stroje
• Potrubní tyče a potrubní tyčové systémy
• Kabelové kladky pro vstup do výkopů a kanálů
• Zařízení pro kontrolu a sledování napětí

Základní typy nástrojů pro instalaci podzemních kabelů

• Lanové navijáky– Zajistěte řízenou tažnou sílu pro instalace na dlouhé vzdálenosti
• Potrubí Rodders– Používá se k vedení pilotního vedení skrz vedení před vytažením kabelu

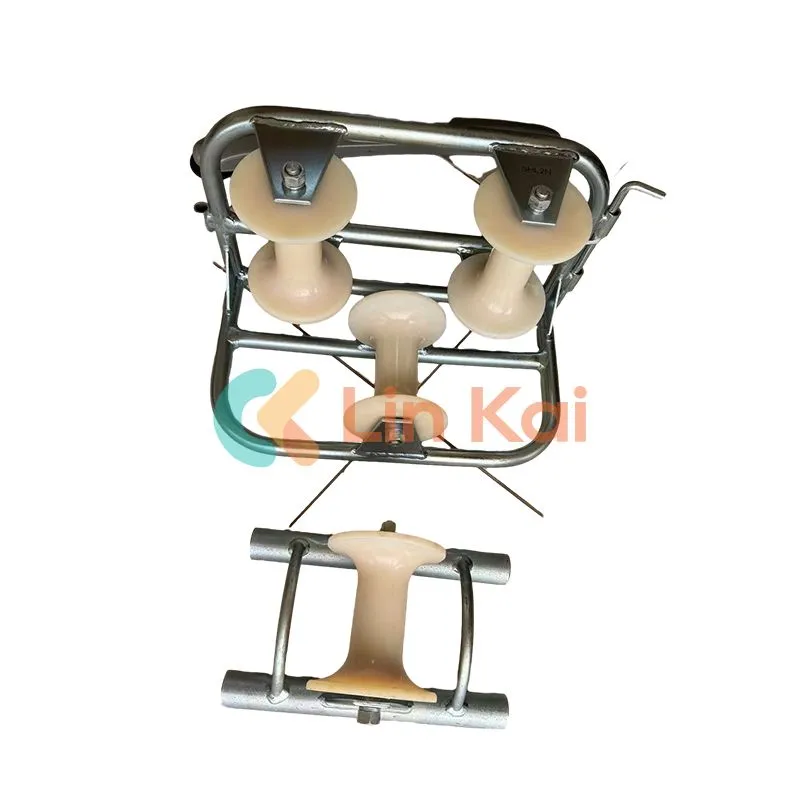

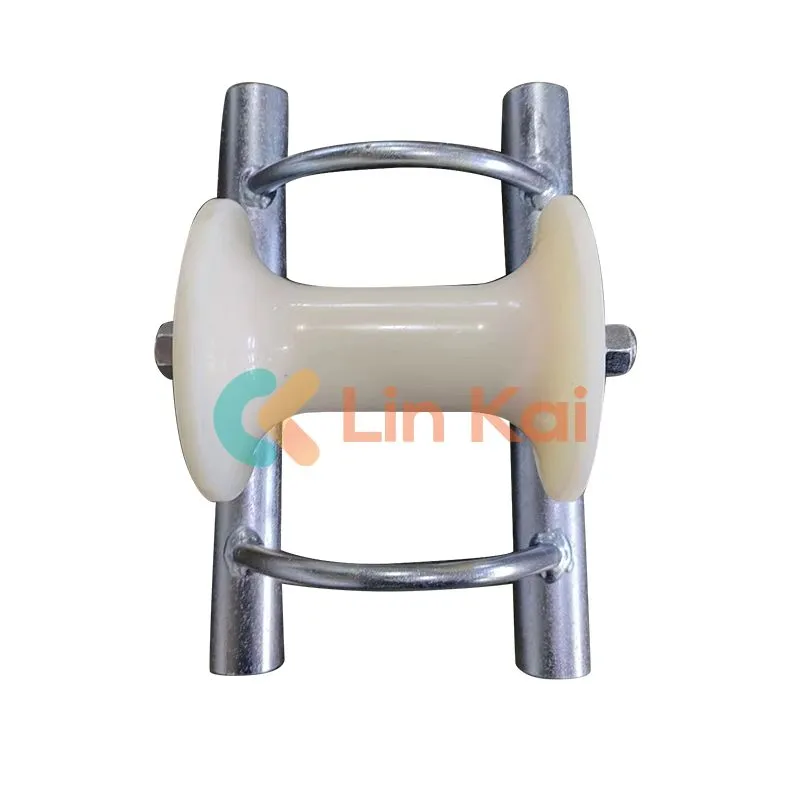

• Kabelové válečky– Snižte tření a chraňte kabelové pláště na vstupních a výstupních bodech
• Stahovací rukojeti– Při tahu zajistěte lana rovnoměrně
• Měřiče napětí– Sledujte tažnou sílu, aby nedošlo k překročení limitů kabelu

Jak tyto nástroje zlepšují bezpečnost a integritu kabelů

• Nižší ruční manipulace snižuje riziko zranění
• Řízené napětí zabraňuje natažení vodiče
• Optimalizovaný poloměr ohybu chrání izolační vrstvy
• Snížené tření minimalizuje hromadění tepla během tažení

Výběrová kritéria pro různé scénáře projektu

• Průměr a hmotnost kabelu
• Délka trasy a počet zatáček
• Materiál potrubí a stav vnitřního povrchu
• Městská versus venkovská instalační omezení

Srovnávací tabulka běžných instalačních nástrojů

Průmyslové aplikace a případy použití

• Městské rozvodné sítě
• Připojení k obnovitelné energetické síti
• Infrastruktura průmyslových závodů
• Telekomunikační a optické systémy

Úvahy EEAT při výrobě a používání nástrojů

Z pohledu EEAT musí být nástroje pro instalaci podzemních kabelů podporovány ověřitelnou odborností, transparentními výrobními procesy a ověřeným výkonem v terénu. Výrobci jako napřNingbo Lingkai Electric Power Equipment Co., Ltd.sladit design produktu s mezinárodními instalačními standardy a skutečnými technickými požadavky.

Často kladené otázky

Co určuje správnou tažnou sílu pro podzemní kabely?

Tažná síla je řízena hmotností kabelu, délkou potrubí, koeficientem tření a počtem a poloměrem ohybů. V praxi montéři používají monitorování napětí a výpočty trasy, aby se tažná zatížení udržela v mezích povolených výrobcem kabelu.

Jak si mohu vybrat mezi navijákem s navijákem a bubnovým navijákem?

Naviják s navijákem je často preferován, když potřebujete nepřetržité tažení s dobrou kontrolou a schopností zvládat dlouhé tahy pomocí lanové smyčky systém. Bubnové navijáky jsou běžné, když chcete tažnou šňůru uložit na samotný buben. Vaše rozhodnutí by mělo vzít v úvahu rozvržení webu, délku vytažení, potřeby vedení linky a jak plánujete kontrolovat napětí.

Opravdu potřebuji duct rodder, nebo mohu jen prolovit vlasec skrz potrubí?

U krátkých, čistých a rovných trubic může fungovat ruční lov na vlasec. Ale duct rodder (systém propojování potrubí) je mnohem spolehlivější na delší dobu trasy, starší kanály nebo trasy s více zatáčkami. Snižuje počet pokusů a omylů, zkracuje pracovní dobu a pomáhá předcházet poškození způsobenému improvizovaným tahem.

Jaký je rozdíl mezi úchyty pro stahování kabelů, síťovanými ponožkami a otočnými konektory?

Stahovací úchyty (síťované ponožky) rozkládají zatížení na delší část pláště kabelu, aby se snížilo místní napětí. Otočné konektory jsou umístěny mezi tažná šňůra a rukojeť pro snížení kroucení, což je důležité při protahování zatáčkami nebo když se lano může otáčet. Při společném použití mohou chránit integritu kabelu a kvalitu instalace.

Jak mohou kabelové válečky zabránit poškození kabelů v místech vstupu do potrubí?

Vstupní body jsou vysoce rizikové oblasti, protože kabel přechází z volného prostoru do omezeného potrubí. Válečky vedou kabel hladce, snižují plášť abrazi a udržujte bezpečnější poloměr ohybu. To je důležité zejména u těžkých kabelů VN/VN nebo tehdy, když se trasa po vstupu ihned otočí.

Kdy mám použít lubrikant a jaký typ je vhodný?

Mazivo se běžně používá tam, kde se očekává vysoké tření: dlouhé vedení potrubí, více ohybů, drsné vnitřky vedení nebo větší průměry kabelů. Použijte schválené mazivo pro stahování kabelů kompatibilní s materiálem pláště kabelu a místními požadavky na ochranu životního prostředí. Vyhněte se „generickým“ mazivům může znehodnocovat bundy nebo zanechávat zbytky.

Jak odhadnu tření a napětí před začátkem tahu?

Hodnocení před vytažením obvykle zahrnuje mapování trasy, počítání ohybů, kontrolu vedení a metodu odhadu napětí (často na základě hmotnosti kabelu, předpoklady tření a násobiče ohybu). U tahů s vyšším rizikem mohou týmy kombinovat tyto odhady s měřením napětí v reálném čase během instalace ověřit předpoklady a zabránit přetížení.

Jaké nástroje pomáhají udržet minimální poloměr ohybu během instalace?

Poloměr ohybu je chráněn správným výběrem válečků, rohovými válečky, kde dochází ke změnám směru, a kontrolovanými metodami tažení, které zabraňují náhlým změnám trháky. U citlivých kabelů mohou montéři přidat rádiusová vedení nebo použít kladky navržené tak, aby udržely větší poloměry, čímž se sníží riziko vnitřního vodiče a poškození izolace.

Jak poznám, že je kanál před vytažením kabelu čistý?

Běžné kroky zahrnují protažení potrubí, vytažení trnu (pro potvrzení vnitřní vůle) a použití zkušebního tahového vedení. V náročných prostředích mohou týmy používejte nástroje pro kontrolu potrubí, jako jsou kamery potrubí. Včasné potvrzení stavu potrubí je jedním z nejjednodušších způsobů, jak zabránit zastavení tahu uprostřed a poškození kabelu.

Co je to „pilotní linka“ a proč je důležitá?

Pilotní šňůra je počáteční lehká šňůra umístěná potrubím k vytvoření cesty pro silnější tažná lana a případně i samotný kabel. Dobře nastavený pilotní vedení snižuje nejistotu instalace, umožňuje stupňovité vytahování v síle a pomáhá udržovat konečné vytažení kabelu pod kontrolou a předvídatelné.

Jak mohu snížit riziko zkroucení kabelu nebo „vyšroubování“ během tahu?

Riziko zkroucení je sníženo použitím otočných konektorů, udržováním tažného lana zarovnaného, ​​správnou správou výplaty a zabráněním otáčení lana. Řízené tahání záleží také na rychlosti. Pokud je kroucení ignorováno, může se promítnout do vnitřního stresu a potenciálních dlouhodobých problémů s výkonem.

Které nástroje pro instalaci podzemních kabelů jsou nejdůležitější pro tahy na dlouhé vzdálenosti?

Pro práci na dlouhé vzdálenosti je jádrem systému obvykle správně dimenzovaný naviják, kalibrovaný monitoring tahu, kvalitní tažné lano, správné úchyty a obratlíky, a nástroje pro řízení tření, jako jsou válečky a mazivo. Mnoho projektů také těží z postupů plánování tras a postupných tahů pro udržení nákladu v bezpečných mezích.

Jakou dokumentaci by měl poskytnout renomovaný dodavatel nástrojů?

Hledejte jasné specifikace (jmenovité zatížení, materiály, rozměry), provozní pokyny, pokyny pro údržbu a informace o zajištění kvality. Výrobci jako napřNingbo Lingkai Electric Power Equipment Co., Ltd.obvykle podporují nástroje technickou dokumentací, která pomáhá dodavatelům vybrat a používat zařízení odpovědně, což je v souladu s očekáváními EEAT ohledně transparentnosti a odbornosti.

Jak mohu udržovat nástroje pro instalaci podzemních kabelů, abych prodloužil životnost?

Základní údržba zahrnuje čištění po použití (zejména zbytky maziva), kontrolu plynulého otáčení válečků, kontrolu rukojetí, zda nejsou přerušené prameny, kontrolu navijáku komponenty a brzdové systémy a uskladnění nářadí v suchu, aby se zabránilo korozi. Rutinní inspekce také snižují riziko selhání v provozech s vysokým zatížením.

Je možné bezpečně znovu použít tažná lana a úchyty?

Často ano, ale až po kontrole. Lana by měla být zkontrolována z hlediska oděru, zploštělých částí, znečištění nebo zlomených vláken. Gripy by měly být zkontrolovány, zda nejsou poškozené a přesnost montáže. Zásady opětovného použití by se měly řídit pokyny výrobce a bezpečnostními protokoly na pracovišti, zejména při tažení těžších nebo vysokonapěťových kabelů.

Závěr a další kroky

Nástroje pro instalaci podzemních kabelů jsou nezbytné pro projekty moderní infrastruktury, ovlivňují efektivitu, bezpečnost a dlouhodobou spolehlivost. Výběr správných nástrojů a partnerů výrazně snižuje provozní riziko.
