Nástroje na navlékání vodičůjsou specializovaná mechanická zařízení a příslušenství používané při stavbě a údržbě nadzemních elektrických vedení. Zajišťují bezpečnou, účinnou a přesnou instalaci vodičů, optických zemnících vodičů (OPGW) a dalších součástí vedení na velké vzdálenosti. Tyto nástroje hrají klíčovou roli při snižování mechanického namáhání vodiče, minimalizaci tření a zajištění integrity vedení během instalace.
V dnešních projektech energetické infrastruktury se nástroje pro navlékání vodičů staly nepostradatelnými pro vysokonapěťové přenosové sítě, projekty městské elektrifikace a integraci sítí obnovitelných zdrojů energie. Umožňují inženýrům a linemanům provádět navlékací operace bezpečně, rychle a s optimální kontrolou napětí – životně důležité pro udržení stability vlasce a zabránění prověšení vodiče.
Význam nástrojů pro navlékání vodičů spočívá v jejich schopnosti zachovat přesnost a bezpečnost během procesu navlékání. Bez správných nástrojů se výrazně zvyšuje riziko poškození vodiče, nadměrného napětí a nerovnoměrného prověšení – problémy, které by mohly vést k nákladným poruchám vedení a prodlouženým cyklům údržby.
Klíčové výhody nástrojů pro navlékání vodičů:
Zvýšená účinnost:Zjednodušené operace tažení a napínání snižují dobu instalace a náklady na práci.
Zajištění bezpečnosti:Zabraňuje zlomení vodiče, snižuje ruční manipulaci a minimalizuje nebezpečí na místě.
Vysoká přesnost:Udržuje konzistentní úroveň napětí a prověšení a zajišťuje dlouhodobou spolehlivost vlasce.
Trvanlivost:Navrženo tak, aby vydrželo extrémní povětrnostní podmínky, vysoké zatížení a členitý terén.
Přizpůsobivost:Vhodné pro širokou škálu velikostí a materiálů vodičů, včetně hliníkových, měděných a kompozitních vodičů.
Díky těmto výhodám jsou nástroje na navlékání vodičů nepostradatelné pro projekty moderních přenosových vedení, kde jsou spolehlivost, přesnost a výkon prvořadé.
Nástroje na navlékání vodičů jsou k dispozici v různých typech, každý je navržen pro specifické funkce, jako je tahání, napínání, vedení nebo podpírání vodiče. Kombinace těchto nástrojů zajišťuje hladký a kontrolovaný proces navlékání.
Níže je podrobný rozpis typickýchSpecifikace nástroje pro navlékání vodičůpoužívané v profesionálních projektech elektrického vedení:
| Typ nástroje | Funkce | Klíčové parametry | Běžné materiály |
|---|---|---|---|
| Napínač vodiče | Udržuje konstantní napětí vodičů | Rozsah tahu: 10–100 kN, Max průměr: 40 mm | Hliníková slitina, ocel |
| Stahovák vodičů | Při instalaci tahá za vodiče | Tažná síla: 30–120 kN, Hydraulický nebo mechanický pohon | Vysokopevnostní ocel |
| Výpletové bloky (kladky) | Vede vodič po dráze výpletu | Průměr kladky: 508–916 mm, Drážka vyložená nylonem | Hliníková slitina, nylonové vložky |
| Otočné klouby | Zabraňuje kroucení vodičů | Jmenovité zatížení: 50–150 kN | Kovaná ocel, pozinkovaný povlak |

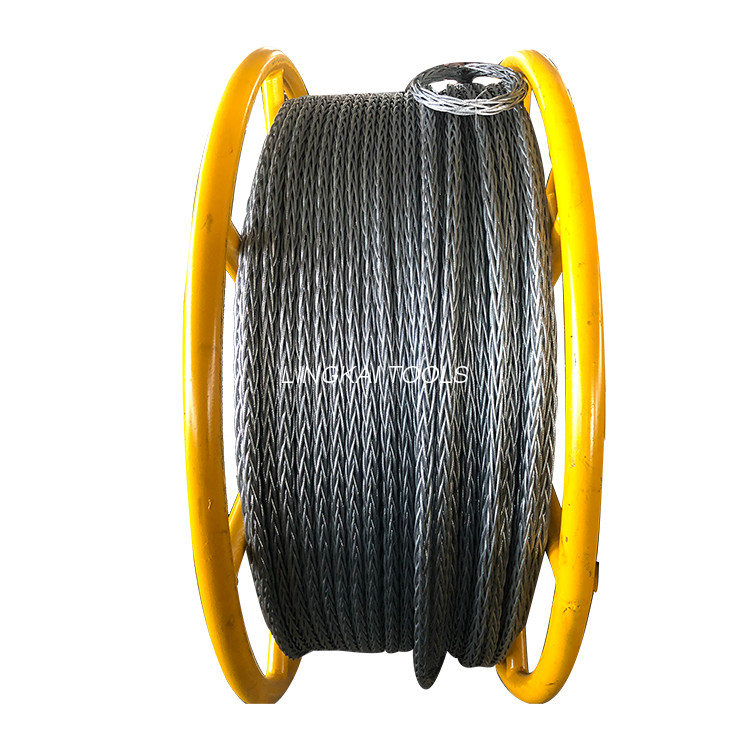

| Drátěné lano proti kroucení | Zabraňuje torznímu namáhání při tažení | Průměr: 9–16 mm, Pevnost v tahu: ≥ 1960 MPa | Galvanizované ocelové lana |
| Come-Alongs (uchopovací svorky) | Při napínání pevně uchopí vodiče | Vhodná velikost vodiče: 7–42 mm | Legovaná ocel |
| Dynamometr (měřič napětí) | Měří napětí v reálném čase | Rozsah: 0–200 kN, Přesnost: ±1 % | Nerez |
| Běžecké desky | Pomáhá při vícevodičovém výpletu | Nosnost: do 200 kN | Hliníková slitina, vyztužená ocel |
| Nástroje pro navlékání zemního drátu | Používá se pro instalaci optického zemnicího vodiče (OPGW). | Napětí: 20–60 kN, Drážka řemenice určená pro OPGW | Hliníková slitina |
Moderní výpletové nástroje jsou konstruovány s pokročilými funkcemi, jako je hydraulické ovládání napětí, digitální monitorování zátěže a korozivzdorné povlaky, aby splňovaly vysoké požadavky současných převodových systémů.
Budoucnost nástrojů na navlékání vodičů je přetvářena automatizací, digitálním monitorováním a inteligentními řídicími systémy. Tato vylepšení umožňují inženýrům provádět operace výpletu s vyšší přesností, zkrácením prostojů a zlepšenou udržitelností životního prostředí.
1. Smart Tension Monitoring Systems
Nedávné inovace integrují digitální senzory do napínáků a stahováků, což umožňuje sledování napětí, rychlosti a úhlu vlasce v reálném čase. Tyto systémy automaticky upravují tažnou sílu pro udržení optimálního napětí a snižují riziko přetížení nebo prověšení.
2. Lehké a korozivzdorné materiály
Použití vysoce kvalitních hliníkových slitin, uhlíkových kompozitů a antikorozních povlaků výrazně prodloužilo životnost nástrojů na navlékání vodičů, zejména v pobřežních a vlhkých oblastech.
3. Automatizace a dálkové ovládání
Moderní hydraulické stahováky a napínače nyní přicházejí s možností dálkového ovládání, které operátorům umožňuje řídit operace výpletu z bezpečné vzdálenosti. To nejen zvyšuje bezpečnost pracovníků, ale také zajišťuje lepší přesnost regulace napětí.
4. Designy šetrné k životnímu prostředí
Výrobci se zaměřují na energeticky účinné hydraulické systémy a biologicky odbouratelná maziva, aby snížili ekologickou stopu operací výpletu.
5. Modulární a přenosné systémy
Přenosné výpletové zařízení s modulární konstrukcí umožňuje snazší přepravu a rychlejší montáž v náročných terénech, zlepšuje produktivitu a přizpůsobivost na poli.
Vzhledem k tomu, že se globální požadavky na energii zvyšují a obnovitelné energetické sítě se rozšiřují, tato technologická vylepšení jsou nastavena tak, aby nově definovala způsob provádění operací navlékání vodičů.
Q1: Jaká bezpečnostní opatření je třeba přijmout při používání nástrojů na navlékání vodičů?
A1: Bezpečnost je při navlékání prvořadá. Před použitím vždy zkontrolujte strukturální integritu nástrojů, ujistěte se, že všechny hydraulické a mechanické systémy fungují správně, a potvrďte, že všichni pracovníci jsou vyškoleni v postupech kontroly napětí. Před zahájením práce musí být provedeno uzemnění a komunikace mezi tažnými a napínacími místy. Používání správně dimenzovaných nástrojů podle specifikací zatížení vodiče je nezbytné pro prevenci nehod a poškození vodičů.
Q2: Jak si vyberete správné nástroje pro navlékání vodičů pro váš projekt?
A2: Výběr nástroje závisí na typu vodiče, měřítku projektu a podmínkách prostředí. Například vodiče s velkým průměrem vyžadují stahováky a napínače s vyšší kapacitou. Terén také ovlivňuje výběr nářadí – v horských oblastech je vhodnější lehké a přenosné vybavení. Při práci s OPGW jsou nutné specializované kladky a svorky určené pro optické kabely, aby se zabránilo mikroohnutí nebo ztrátě signálu. Konzultace specifikací výrobce a dodržování norem IEEE nebo IEC zajišťuje optimální výkon.
S rychlým rozšiřováním sítí obnovitelné energie a meziregionálními projekty přenosu energie roste poptávka po spolehlivých nástrojích na navlékání vodičů. Energetické společnosti a dodavatelé hledají řešení, která spojují bezpečnost, rychlost a udržitelnost. Pokračující integrace automatizace, IoT senzorů a monitorovacích systémů s podporou umělé inteligence bude i nadále znamenat revoluci v tomto odvětví.
Nová generace nástrojů pro navlékání vodičů bude pravděpodobně obsahovat výstrahy prediktivní údržby, automatické vyvažování zátěže a rozšířené možnosti vzdáleného provozu – to vše je navrženo tak, aby zkrátilo provozní prostoje a maximalizovalo efektivitu sítě.
Jak se globální energetický přechod zrychluje, nástroje pro navlékání vodičů zůstanou základním kamenem výstavby elektrické infrastruktury. Jejich vývoj odráží širší závazek tohoto odvětví k inovacím, bezpečnosti a udržitelnosti.
