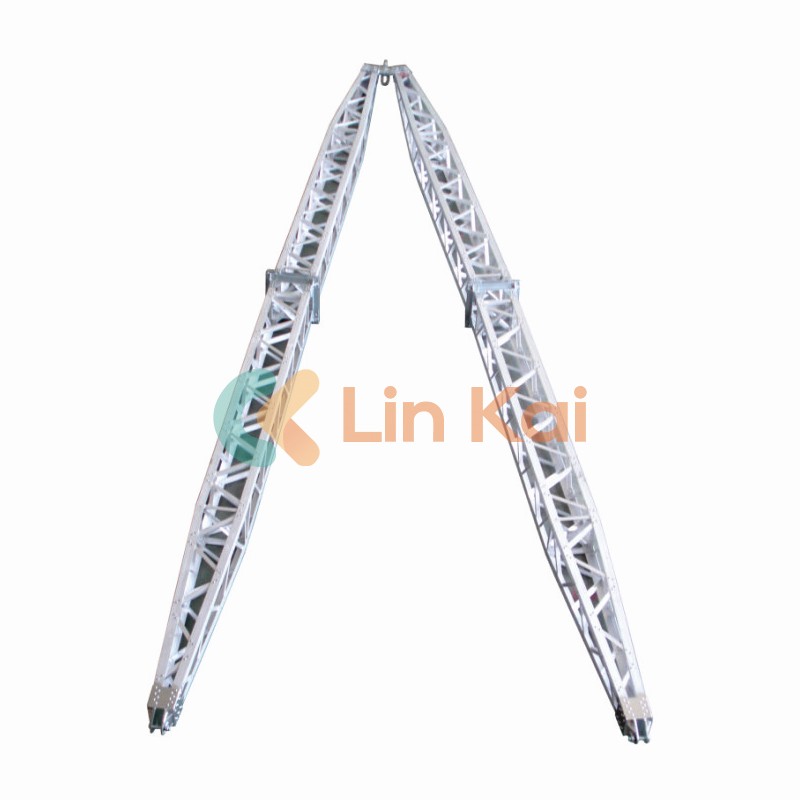

AnA-tvarová mřížka gin póluje dočasný, inženýrský zvedací rámec používaný k zvyšování, umístění a instalaci pólů, věží a přidruženého vybavení během erekce přenosové linie, telekomunikace a užitkových struktur. Na rozdíl od jedné trubice nebo trubkových pólů gin používá design mřížky ve tvaru A používá otevřený triangulovaný rám, který kombinuje vysokou pevnost, nízkou hmotnost a torzní tuhost. Tato konfigurace je obzvláště vhodná pro zvedání a up-ending celé věže, anténní sestavy, crossarmy a podobné komponenty, kde je vyžadována kontrola, vedená zvedání a kompaktní stopa na místě. Výrobci obvykle nabízejí póly Gin ve tvaru A ve tvaru variant z hliníku a oceli s vysokou tendennou k vyrovnání přenositelnosti, pevnosti a odolnosti proti korozi.

V praxi je pól Gin-Gin ve tvaru A-tvar ukotven na základně struktury nebo v jeho blízkosti a je připojen k sekci, která musí být postavena; K zvednutí a otáčení úseku na místo se pak používají navijáky, bloky navijáků a kontrolované vybavení. Protože gin pól působí jako kontrolovaná rameno páky a jack-bod, snižuje potřebu velkých mobilních jeřábů na vzdálených nebo omezených místech, a proto je běžným řešením pro přenos, distribuci a erekci vzdálené telekomunikační věže. Tato technika je široce zdokumentována v polních postupech a SOP pro konstrukci linek a práce na věži.

Jak to funguje (design, klíčové parametry a co specifikovat při nákupu)

Jak překládá mřížkový gin ve tvaru A malý naviják, který se překládá do bezpečného, ​​předvídatelného výtahu? Ve svém jádru gin pól převádí sílu navijáku na moment o otočném bodě na základní spojení. Geometrie mřížky ve tvaru A udržuje materiál tenký a světlo při použití triangulovaných členů, aby odolali ohýbání a kroucení, distribuovali zatížení více nohama a ztužujícími uzly spíše než jedinou trubici. Sestava horní/hlavy je navržena tak, aby přijala různé přílohy (pevná hlava, zvýšená hlava, hlava s dvojím použitím) a vybavení, což umožňuje, aby se pól gin shodoval s profilem zvedání sekce věže.

Níže je uvedena stručná tabulka technických parametrů, která týmy pro zadávání veřejných zakázek a inženýři stránek běžně používají k porovnání modelů mřížkových gin pólu ve tvaru A. Jedná se o reprezentativní pole a typické rozsahy-přesné hodnoty se liší podle výrobce a modelu, takže vždy požadujte certifikáty specifické pro model, testovací zprávy a načítání grafů.

Na co byste měli trvat na továrních datech a doručovacích dokumentech? Vždy žádost: Zprávy o certifikovaném materiálu (tahové, výnos), rozměrové výkresy, graf zatížení výrobce (včetně zvedací kapacity v různých úhlech), svařování/záznamy o nýtu, pokud je to možné, testovací certifikáty pro navijáky/bloky chytání a písemné příručky pro kontrolu a údržbu. Tyto dokumenty překlenují mezeru mezi obecnou specifikací a skutečnou bezpečnou pracovní schopností gin pólu na vašem webu.

Jak odpovídat pólu GIN s požadavky na vaše stránky-krátký kontrolní seznam zabudovaný do technického pracovního postupu: Určete váhu postavené sekce a gravitaci, definujte dostupné body kotevních bodů a geometrii základní, vypočítejte požadovaný moment (rameno navijáku × páku) a vyberte gin pól s publikovanou kapacitou, kterou použijete. Když výšky věže nebo zatížení větru/ledu zatlačí obálku, upgradujte na modely s vyšší kapacitou nebo vyberou sérii vyztuženou ocel navrženou pro těžkou službu. K ověření vašeho výběru by měly být použity grafy zatížení výrobce a příslušné standardy GIN Pole.

Proč si vybrat pól na mřížku ve tvaru A

Proč si zkušení dodavatelé vybírají na alternativách? Důvody spadají do provozních, logistických a bezpečnostních kategorií.

Za prvé, operační účinnost: mřížko-tvar přináší vynikající poměr pevnosti k hmotnosti. Ve srovnání s jediným tubulárním ginovým pólem srovnatelného zdvihacího točivého momentu jsou mřížkové sekce lehčí pro transport a snadněji se sestavují, což během mobilizace snižuje lidské hodiny. Triangulovaní členové odolávají torznímu vzpěru, když pól pracuje v off-vertikálních úhlech během trvalé sekvence, což znamená stabilnější a kontrolovatelnější výtah.

Za druhé, přizpůsobivost místa: A-tvar mříže Gin Poláky často přicházejí v modulárních sekcích, které jsou připnuty nebo připevněny k sobě. Tato modularita umožňuje posádkám přizpůsobit sestavenou výšku omezením místa a snižovat potřebu nadměrného jeřábu nebo druhého jeřábu. V mnoha projektech venkovských nebo horských přenosových projektů se toto logistické zjednodušení promítá do hlavních nákladů a úspor harmonogramu.

Zatřetí, bezpečnost a regulační zarovnání: Návrh a použití pólů GIN jsou řešeny v průmyslových standardech a přijímaných postupech (například pokyny pro pokyny Tia/ANSI GIN a dokumenty IEEE, které popisují limity a testovací protokoly pro póly GIN používaných v komunikačních a přenosových pracích). Poštovní posádky by měly sledovat psaný SOP, který zahrnuje konfiguraci vybavení, návrh kotev, linky značek, vylučovací zóny, předběžnou inspekci a postupy nouzového snižování. Několik jurisdikcí vložilo tyto standardy do místních předpisů nebo pravidel zaměstnavatele pro práci věže. Použití vybavení vytvořeného k rozpoznaným standardům a provozované k zdokumentovaným SOP snižuje riziko a poskytuje právní a pojišťovací jasnost v případě incidentu.

Úvahy o kritiku bezpečnosti (co ovládat na každém výtahu): nepřekračujte jmenovité kapacity v daném pracovním úhlu; Zajistěte, aby byly kolíky a spojovací prvky hodnoceny a zajištěny; Ověřte, že brzdy a bloky navijáků jsou v certifikovaném stavu; Monitorujte rychlost větru a zavěste výtahy, když poryvy ohrožují stabilitu; a naplánujte kontrolovanou snižovací cestu pro případ, že primární naviják selže. Mnoho dodavatelských příruček a SOP na webu také vyžaduje testování zátěže a vizuální kontrolu před prvním použitím na webu. Tyto praktické kontroly se řídí stejnými principy nalezenými v publikovaných SOP pro operace gin pólu.

Jak snížit riziko člověka a vybavení: Přiřaďte jediného kompetentního vedoucího výtahu s autoritou nad výtahem, sdělujte plán zvedání a signály všem personálu, umisťují vylučovací zóny a udržujte nepodstatné pracovníky. Představitelné kontrolní seznamy by měly zahrnovat ověření točivého momentu sestavy/kolíky výrobce, úhly vybavení, hodnocení pout a stability kotev. Pokud je k dispozici, použijte navijáky nebo zatížení monitorovaného točivého momentu k aktivně zaznamenávání síly zvedání a zabránění neúmyslnému přetížení. Tyto ovládací prvky jsou přímé, ale mění rozdíl mezi rutinními výtahy a incidenty, které způsobují prostoje a překročení nákladů.

Uzel 4 - Dvě běžné otázky (Q&A) a zavřete značku a kontakt

Otázka: Jak zjistím, který typ hlavy (opravit vs) potřebuji pro svůj pořadí gin pólu?
Odpověď: Pokud operace vyžaduje, aby operace vyžadovala otočení kompletní sekce věže od horizontálního po svislé, vyberte si vyvolanou hlavu (vyvolaná hlava umožňuje kontrolované otočení a obvykle integruje otočný nebo drop-pinový systém), zvolte pevnou hlavu, pokud budete zvednout pouze svislou hlavu nebo použít jako statický bod zvednutí; Pokud práce webu kombinuje oba úkoly, zadejte hlavu s dvojím použitím, takže stejný pól GIN podporuje jak vertikální výtahy, tak i vychovávání operací bez doplňování polí-vždy ověřte graf zatížení výrobce pro vybranou konfiguraci hlavy.

Otázka: Jaké rutinní inspekce a údržba udrží po léta v bezpečí mřížky?
A: Inspect before each use (check rivets/bolts, look for hairline cracks or corrosion in members, verify pin engagement and safety clips, test winch brakes and rope condition), perform a documented annual structural inspection (including nondestructive testing on high-stress welds or pin holes if required by your QA program), replace shackles and wire rope at the signs of wear per manufacturer guidance, and follow the supplied maintenance manual and Rozvrh testu zatížení tak, aby si každá dodaná jednotka zachovala svou certifikovanou schopnost zvedání. Udržujte záznamy o inspekcích, abyste prokázali náležitou péči klientům a bezpečnostním úřadům.

Závěrem lze říci, že pól Gin ve tvaru A-tvar je osvědčeným a efektivním nástrojem pro postavení přenosových pólů, telekomunikačních věží a podobných struktur, kde jsou prioritami mobilita, kontrola a příznivý poměr pevnosti k hmotnosti. Jeho modularita, možnosti typu hlavy a zdokumentované zatížení způsobují, že je jednoduché přizpůsobit model s potřebami vašeho webu; jeho návrh a operační praxe je v souladu se zavedenými standardy a SOP používanými v celém odvětví. Pro týmy hodnotící možnosti, zvážit celkové náklady na životní cyklus (zadávání veřejných zakázek, doprava, hodiny posádky pro montáž a údržbu), spíše než samotné kupní cenu-to je místo, kde systémy mřížky ve tvaru A běžně ukazují výhodu. Pro profesionální zakázku a technickou podporu na A-tvarových mřížkových pólech zvažte produktové řady Lingkai; Jejich modely jsou k dispozici s úplnou technickou dokumentací, nakládací grafy a podporou poprodejních prodejen.Kontaktujte násU modelových listů, továrních certifikátů a konzultace s výběrem specifické pro místo-náš tým bude reagovat s podrobnými návrhy a možností doručení.
