Popis: |
Převodovka Běžící hlava desky |
Pracovní zatížení: |
Max 320 Kn |
Funkce: |
Strunové vodiče |
Počet vodičů: |
2,3,4,6 |
Šířka kladky výpletových bloků: |
75-125 mm |
Model: |
SZ4A-13 SZ4B-18 SZ4B-25 SZ4B-32 |
Stupačky Balanční typ Čtyři svazkové vodiče v konstrukci nadzemního vedení
Popis produktu

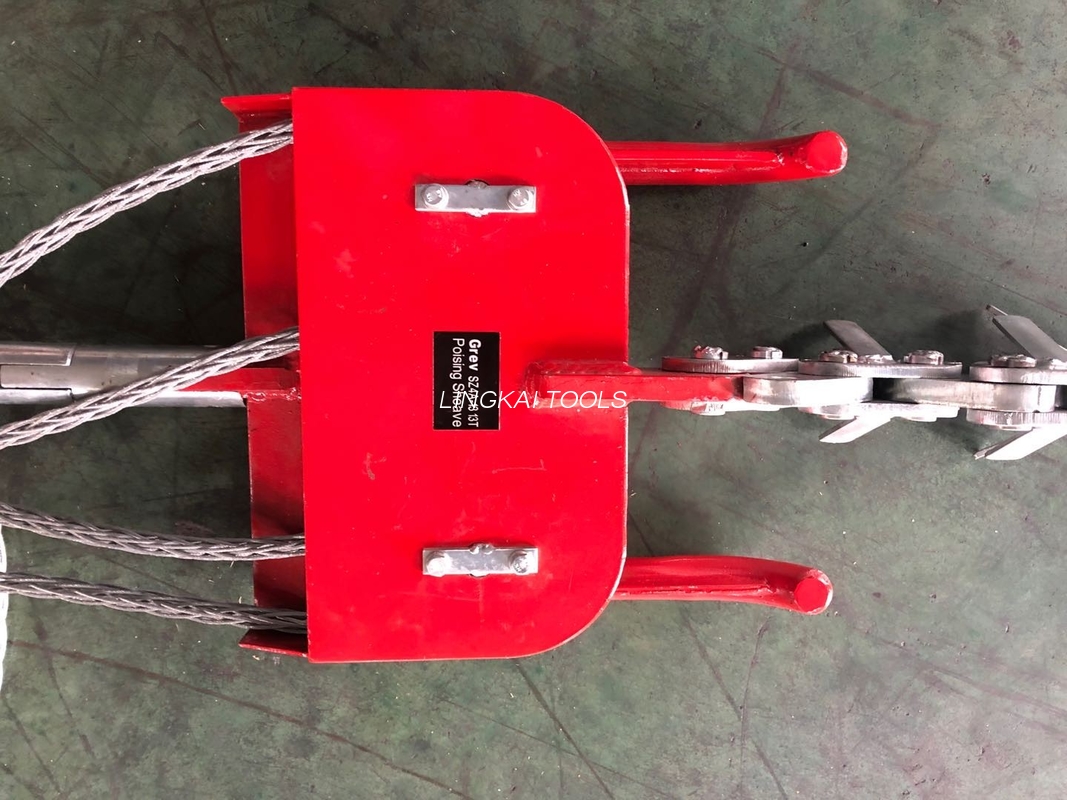

Pojezdové čela se používají pro navlékání a natahování svazků vodičů za navlékací bloky. Navrhli jsme a vyrobili 2, 3, 4, 6,8 vodičové stupačky. Existují dva typy stupaček dle požadavku zákazníka. Jeden je upevňovací, druhý balanční se středovou kladkou a tažným lanem z ocelového drátu.
Technické parametry
| Číslo položky | Model | Jmenovité zatížení (kN) | Hmotnost (kg) | Šířka použitelné kladky (mm) | Vlastnosti |
| 17231 | SZ4A-13 | 130 | 96 | 100 | Typ vyvážené kladky |
| 17232 | SZ4B-13 | 130 | 65 | 100 | Vodiče jsou na sobě nezávislé. |
| 17233 | SZ4B-18 | 180 | 95 | 110 | Vodiče jsou na sobě nezávislé. |
| 17234 | SZ4B-25 | 250 | 110 | 110 | Vodiče jsou na sobě nezávislé. |
| 17238 | SZ4C-25 | 250 | 88 | 110 | Vodiče jsou na sobě nezávislé. |
| 17239 | SZ4B-32 | 320 | 150 | 125 | Vodiče jsou na sobě nezávislé. |
2 přibalené vodiče stupačky
| Položka č. | Model | Popis | Provozní zatížení (KN) | Hmotnost (kg) | Marks |
| 17220 | SZ2-8 | Používá se pro výpletový blok 508X75 | 80 | 17 | Vodiče jsou navlečeny odděleně od různých býčích kol |
| 17221 | SZ2-8A | Používá se pro výpletový blok 660X100 | 80 | 19 | |
| 17222 | SZ2-8B | Používá se pro výpletový blok 822X110 | 80 | 20 | |
| 17223 | SZ2A-8 | Používá se pro výpletový blok 660X100 | 80 | 90 | Konstrukce balanční kladky |
| 17224 | SZ2B-13 | Používá se pro výpletový blok 822X110 | 130 | 55 | Vodiče jsou navlečeny odděleně od různých býčích kol |
| 17225 | SZ2C-13 | Používá se pro výpletový blok 916X110 | 130 | 50 | |
| 17226 | SZ2B-18 | Používá se pro výpletový blok 1024X125 | 180 | 65 |
Použití: Používá se pro navlečení 2 svazků vodičů, ke spojení pilotního lana s vodiči. Svislé těžké články drží stupátko ve vodorovné poloze pro správný vstup do výpletových bloků. Typ balanční kladky se běžně používá pro 2 svazky vodičů, které jsou taženy ze stejných kol napínáku.
6 (8) Bundled Conductors Stoupací desky
| Položka č. | Model | Popis | Jmenovité zatížení (KN) | Hmotnost (kg) | Marks |
| 17241 | SZ6B-25 | Používá se pro výpletový blok 822X110 | 250 | 140 |
Vodiče jsou navlečeny odděleně od různých býčích kol |
| 17242 | SZ6B-25A | Používá se pro výpletový blok 660X100 | 250 | 137 | |
| 17243 | SZ6A-18 | Používá se pro výpletový blok 660X100 | 180 | 160 | Typ zůstatku |
| 17244 | SZ6A-25 | Používá se pro výpletový blok 822X110 | 250 | 180 | |
| 17246 | SZ8B-28 | Používá se pro výpletový blok 822X110 | 280 | 240 | Typ upevnění |
Použití: Používá se k navlékání 6 a 8 svazkových vodičů, ke spojení pilotního lana s vodiči. Svislé těžké články drží stupátko ve vodorovné poloze pro správný vstup do výpletových bloků. Typ balanční kladky se běžně používá pro 2 svazky vodičů, které jsou taženy ze stejných kol napínáku.
