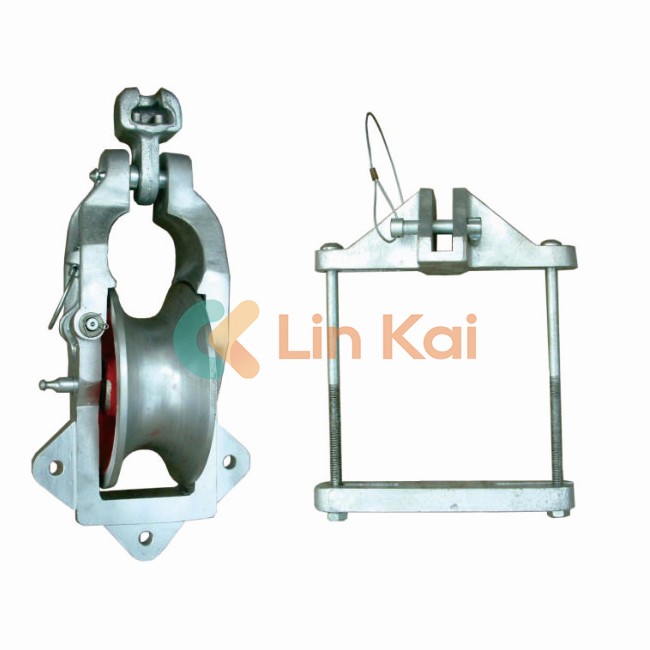

Univerzální strunné blokyjsou během konstrukce a údržby elektrického vedení přesně inženýrská mechanická zařízení používaná pro řetězce vodičů, zemních vodičů nebo kabelů optických vláken. Jejich hlavním účelem je efektivně podporovat a vést vodiče a zároveň minimalizovat tření a mechanické napětí. V moderní infrastruktuře mřížky vyžaduje používání vysokých materiálů a přenosových vedení s dlouhým rozpětím robustní, přizpůsobivé a bezpečné strunné zařízení-a univerzální strunné bloky hrají klíčovou roli při dosahování této rovnováhy.
Na rozdíl od konvenčních bloků jsou univerzální strunné bloky navrženy s zaměnitelnými kladkami a modulárními komponenty, které inženýrům umožňují přizpůsobit se více typům vodičů a konfiguraci linky. Tato flexibilita snižuje prostoje, zvyšuje bezpečnost a podporuje nákladově efektivní provoz napříč různými úrovněmi napětí-od distribučních vedení po ultra vysoké napětí přenosové sítě.
Význam univerzálních strunných bloků spočívá v jejich příspěvku ke snížení poškození vodiče, prevenci torze a udržení jednotného napětí. Slouží jako neosvěcené pracovní koně v každém projektu přenosu energie a zajišťují hladce vodiče bez deformace nebo otěru.
| Parametr | Rozsah specifikace | Popis |
|---|---|---|
| Materiál rámu | Hliníková slitina / galvanizovaná ocel s vysokou pevností | Lehký, ale odolný proti korozi pro venkovní použití |
| Průměr kladky | 300 mm - 920 mm (přizpůsobitelné) | Určuje velikost vodiče a zatížení |
| Sheave Materiál | Nylon / hliník / ocel s gumovou podšívkou | Minimalizuje opotřebení vodiče a zvyšuje životnost |
| Hodnocená zatížení | 10KN - 50KN | Navrženo pro jednotlivé, dvojplné nebo čtyřnásobné vodiče |
| Typ ložiska | Uzavřená kuličková ložiska | Zajišťuje hladkou rotaci s nízkým třením |
| Povrchové úpravy | Galvanizace / eloxování horkého prokolu | Zlepšuje trvanlivost proti korozi |
| Typ přílohy | Háček, otočný nebo clevis | Pro snadné připojení k řetězci |
| Teplotní rozsah | -30 ° C až +80 ° C. | Vhodné pro extrémní stavební prostředí |
Každá složka je vyrobena tak, aby přesná tolerance, zajištění vysoké stability a minimálních vibrací během nasazení vodiče. S pokračujícím rozšiřováním inteligentních sítí a přenosových vedení obnovitelné energie, spolehlivost univerzálních strunných bloků přímo ovlivňuje účinnost projektu a bezpečnost systému.
Univerzální strunné bloky se staly klíčovou inovací v moderní výstavbě energie díky jejich jedinečnému designu, který podporuje rozmanité konfigurace vodičů a provozní požadavky. „Univerzální“ povaha bloků odkazuje na jejich multifunkční přizpůsobivost-umožňuje inženýrům používat stejnou sadu pro různé průměry vodičů a dokonce i kabely optických vláken pouze s minimálními úpravami.
Tradiční strunná zařízení často bojují s proklouznutím vodiče nebo torzí při těžkém zatížení. Univerzální strunné bloky to řeší s přesným zarovnáním balíčky, systémy ložiska s dvojitým míčkem a návrhy proti skoku, které stabilizují vodiče i na strmém terénu nebo přechodech s dlouhým rozpětím.
Klásky jsou vytvořeny specializovanými gumovými nebo polymerními obloženími, aby se zabránilo poškrábání, zejména při manipulaci s hliníkem nebo kompozitním jádrovým vodičům. Tento ochranný design významně prodlužuje životnost vodiče a snižuje ztráty po instalaci.
S rychlým uvolňováním háčků a zaměnitelnými kladkami mohou posádky rychle přizpůsobit bloky novým podmínkám linky. V projektech s vysokým napětím nebo extra vysokými napětími se tato adaptabilita promítá do zkrácené doby instalace, nižší náklady na pracovní sílu a méně logistických omezení.
Konstrukce univerzálního strunného bloku se vyvinula spolu s technologií přenosu. Podporuje kompozitní jádrové vodiče (ACCC, ACSS, GZTACSR), OPGW (Optical Ground Wire) a ADSS (all-dielektrické sebepokošení)-všechny kritické v aplikacích inteligentních mřížky a distribuci energie na dlouhou vzdálenost.
Díky jejich odolným materiálům a modularitě vyžadují univerzální strunné bloky minimální údržbu. Mnoho modelů zahrnuje ošetření odolné vůči korozi a utěsněné ložiska, což snižuje potřebu častého náhradníka-kritický faktor pro přenosové společnosti ve velkém měřítku.
Jak se národy pohybují směrem k přechodu energie a obnovitelné integraci, efektivní a udržitelné přenosové systémy se staly globální prioritou. Univerzální strunné bloky jsou tedy rozpoznány nejen jako stavební nástroje, ale jako aktivátory spolehlivé distribuce energie a modernizace mřížky.
Budoucnost univerzálních strunných bloků spočívá v jejich schopnosti sloučit tradiční mechanickou spolehlivost s moderní inovací. S rostoucí poptávkou po chytřejších a zelenějších systémech přenosu energie přijímají výrobci nástroje pro digitální design, přesné obrábění a pokročilé materiály, aby se zvýšila jak výkon, tak udržitelnost.
Pokročilé 3D modelování a analýza konečných prvků (FEA) se před výrobou používají k testování distribuce zátěže, odolnosti proti stresu a zarovnání. Hliníkové slitinové rámy a kompozitní kladky nahrazují těžší ocelové protějšky, což vede k lehčímu a energeticky efektivnějšímu vybavení, které se snáze zvládne na místě.
Moderní univerzální strunné bloky jsou stále kompatibilní se systémy monitorování napětí v reálném čase. Prostřednictvím senzorů IoT mohou inženýři sledovat napětí, rychlost a úhlové odchylky, aby se zabránilo přetížení vodiče a zlepšilo přesnost během strunných operací.
Výrobní proces nyní zdůrazňuje sníženou spotřebu energie, recyklovatelné materiály a netoxické povrchové ošetření. To je v souladu s globálním hnutím směrem k rozvoji infrastruktury neutrálního.
Jak se průmysl přesune do offshore větrné energie a nadnárodní sítě, roste potřeba antikorozních a ultra-odolných řetězcových řešení. Univerzální strunné bloky s komponenty z nerezové oceli a námořních povlaků se vyvíjejí, aby odolaly expozici slané vody a vysoké vlhkosti.
Výrobci nyní nabízejí plně modulární systémy, kde může být připojeno více sheaves za účelem vytvoření dvojitých, trojnásobných nebo čtyřnásobných konfigurací vodičů. Tato modularita zajišťuje škálovatelnost pro jakýkoli projekt, od malých místních mřížek po kontinentální přenosové systémy.
Tyto inovace ukazují, jak se univerzální strunné bloky vyvíjejí z jednoduchých mechanických AIDS na inteligentní nástroje, které jsou schopny integrovat s moderními technologiemi energie. Představují průnik přesnosti inženýrství, digitalizace a environmentální odpovědnosti.
Výběr správných univerzálních strunných bloků závisí na pochopení požadavků na projekt, nakládací kapacitu a specifikace kabelů. Inženýři musí vyhodnotit nejen mechanický design, ale také dlouhodobou kvalitu služeb poskytovanou výrobcem.
Hodnocení zátěže a průměr kladky: Musí odpovídat maximálnímu napětí a typu vodiče.
Materiál a povlak: Zajistěte odolnost vůči korozi, otěru a extrémnímu počasí.
Konstrukce ložiska: Vysoce kvalitní ložiska snižují údržbu a prodlužují provozní životnost.
Možnosti přizpůsobení: Vyhledejte dodavatele nabízející přizpůsobivé kladky a armatury.
Soulad a certifikace: Zařízení by mělo splňovat mezinárodní standardy, jako jsou ISO, IEC nebo ASTM.
Q1: Jak univerzální strunné bloky zabraňují poškození vodiče během instalace?
A1: Univerzální strunné bloky používají hladké, anti-tvorné kladky lemované gumou nebo nylonem, které snižují otěr a zabraňují poškrábání nebo zploštění povrchu vodiče. Navíc uzavřená ložiska udržují stabilní rotaci i při vysokém zatížení, což zajišťuje hladký pohyb vodiče přes linii.
Q2: Proč bych měl vybrat univerzální strunné bloky místo standardních řetězců kladek?
A2: Standardní kladky se často hodí pouze k jedné velikosti vodiče a jsou náchylné k nošení při nepřetržitém provozu. Na druhé straně univerzální strunné bloky jsou přizpůsobitelné pro různé typy vodičů, poskytují lepší zarovnání a stabilitu a vyžadují menší údržbu-šetří čas i náklady během rozsáhlých přenosových projektů.
Univerzální strunné bloky stojí v popředí moderní energetické infrastruktury, míchání přesné mechaniky, inteligentního designu a udržitelnosti. Vzhledem k tomu, že svět přechází k obnovitelné energii a chytřejším systémům mřížky, poptávka po spolehlivém, přizpůsobivém a vysoce výkonném strunném zařízení stále roste.
Kruhbyl důvěryhodným názvem ve výrobě a dodávání pokročilých univerzálních strunných bloků pro globální klienty. S roky odborných znalostí v oblasti přenosového inženýrství kombinují produkty společnosti Lingkai inovace, trvanlivost a nákladovou efektivitu-což z nich činí preferovanou volbu pro energetické služby, dodavatele a inženýrské firmy po celém světě.
Chcete -li zjistit, jak může Lingkai podpořit váš další projekt přenosu pomocí přizpůsobených univerzálních strunných bloků a profesionálních technických pokynů,Kontaktujte nás Další informace nebo podrobnou nabídku. Váš spolehlivý partner elektrárny je jen jedna zpráva pryč.
