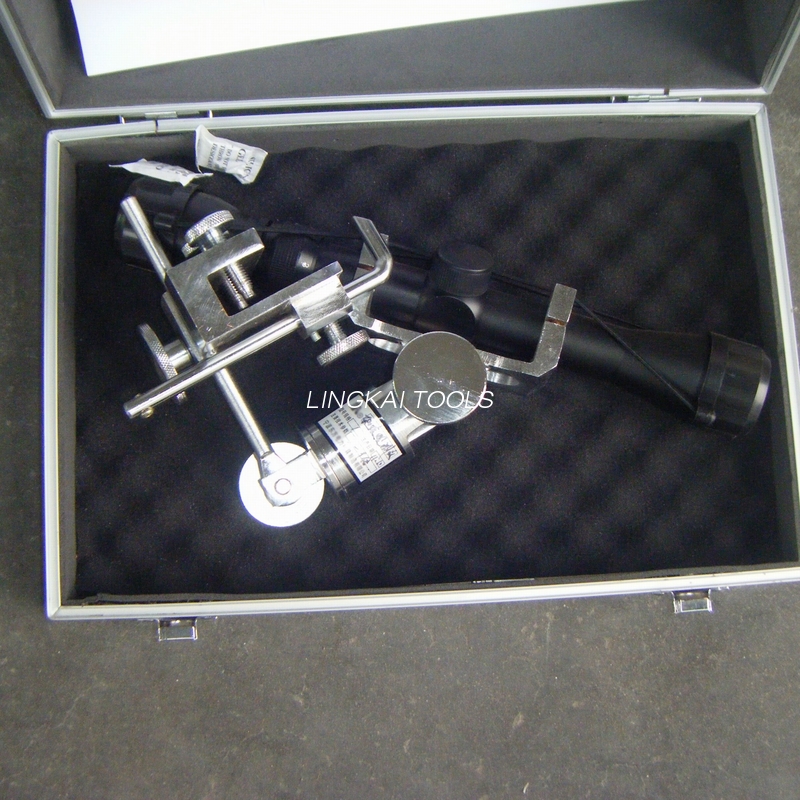

Zoom Sag Scope pro prověšování vodičů navlékacích nástrojů pro přenosové vedení

Zoom Case Rozsah se používá pro nastavení průhybu nadzemního přenosového vedení během provozu vodiče nebo uzemňovacího vodiče, OPGW průvěsu. Dalekohled je vybaven ocelovým upevňovacím zařízením, které drží úhelník na věži.

Zoom Case Rozsah

Číslo položky: 22151

Zvětšovací faktor: 4x

Použití: Vhodné pro pozorování průhybů vodičů. Dalo by se namontovat na věže.

Hmotnost (kg): 1,6

SAG SCOPE se používá k pozorování průhybu vodiče během instalace nadzemního přenosového vedení a pomáhá operátorovi upravit průvěs vodiče.

Dalekohled SAG SCOPE se vyznačuje velkým průměrem objektivu, širokým zorným polem a vysokým zvětšením. Je snadné jej používat pro sledování cílů a podporuje přesnost měření.

SAG SCOPE je navržen s přiměřenou konstrukcí pro instalaci na elektrickou věž. SAG SCOPE lze použít k pozorování průhybu vodiče pomocí paralelogramu.

NÁVOD K OBSLUZE

1. Utáhněte všechny šrouby na SAG SCOPE.

2. Připevněte SAG SCOPE na věž.

A. Uvolněte šroub bezpečnostního háku 7, odsuňte pojistný hák a uvolněte přidržovací šroub 4 a pevný šroub spojovací tyče 5.

b. Vložte tělo věže mezi upevňovací šroub 4 SAG SCOPE a bezpečnostní hák 6 a utáhněte dva šrouby 4 a 5.

C. Utáhněte bezpečnostní hák a utáhněte pevný šroub bezpečnostního háku, upevněte SAG SCOPE na tělo věže.

3. Upravte úroveň.

A. Uvolněte Pevný šroub základny 3 a Pevný šroub ojnice 5. nastavte úroveň rámu, přesuňte bublinu ve vodováze 8 do středové polohy.

b. Utáhněte pevný šroub základny 3 a pevný šroub spojovací tyče 5. Při otáčení SAG SCOPE udržujte bublinu ve střední poloze.

4. Použijte dalekohled.

A. Sundejte kryt objektivu, použijte dalekohled ke sledování objektivů.

b. Při pozorování objektivů udržujte oko ve vzdálenosti 60 mm od dalekohledu.

C. Když sledujete objektivy v různé vzdálenosti, můžete otáčet kroužkem na dalekohledu, dokud se křížek v objektivu nevyčistí, a poté kroužek utáhnout.

d. Úhel kříže v objektivu lze upravit otáčením dalekohledu. Uvolněte pevný šroub rámu 2, poté otočte teleskop a utáhněte pevný šroub rámu 2.
