Model: |
8 pramenů ATW7 mm, 9 mm, 11 mm, 13 mm |
Popis: |
Ocelové drátěné lano proti kroucení |
Konstrukce vláken: |
1 x 19 W |
Používání: |
Jeden vodič nebo OPGW |
Přerušení zatížení: |
137,51 KN |
Třída ocelového drátu: |
1960 N/MM2 |
Mazání: |
Volitelný |
Počet vláken: |
8 |

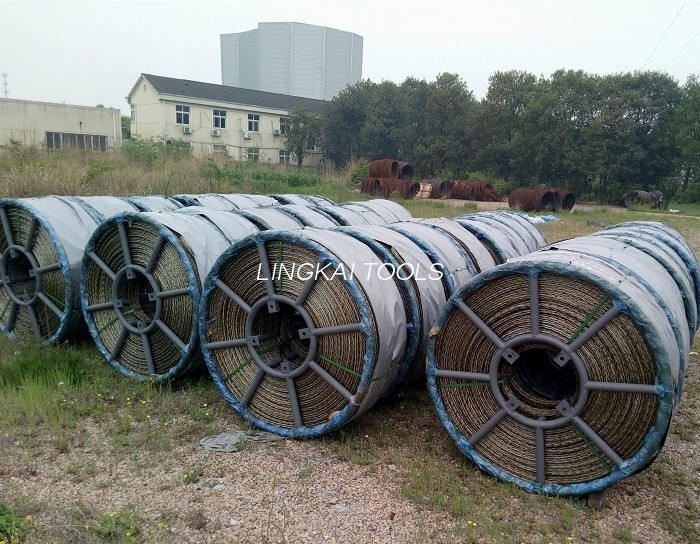

Ocelové drátěné lano s 8 prameny proti kroucení se běžně používá k natahování nadzemních jednovodičových nebo optických kabelů na přenosových vedeních. Protože jednopramenné lano s 8 prameny je větší než lano s 12 prameny, je lepší pro splétání lana malé velikosti, jako je lano 7 mm, 9 mm a 11 mm.
Lano je speciálně opleteno z vysokopevnostních pramenů pozinkovaného ocelového drátu a obvykle se používá pro navlékání a tahání nadzemního elektrického vedení. Vysokopevnostní lano má mnoho výhod: vysoká pružnost, úplná stabilita při rotaci, homogenní rozložení tlaku mezi elementárními dráty. Zvýšená účinnost při navlékacích operacích. Lano se tedy vždy používá jako pilotní ocelové lano nebo tažné lano pro stavbu elektrického vedení.
8 pramenů Pletené ocelové lano proti kroucení
| Položka č. | Jmenovitý průměr | Mezní zatížení (KN) | Průměr jednoho pramene (mm) | Normální T/S (N/mm²) | Čistá hmotnost (kg/1000 m) | |
| 18101 | 7 | 35 | Φ2,0 | 1960 | 166 | |
| 18102 | 9 | 54 | Φ2,5 | 1960 | 270 | |
| 18103 | 11 | 78 | Φ3.0 | 1960 | 412 | |
| 18104 | 13 | 105 | Φ3.5 | 1960 | 530 | |
| 18105 | 15 | 117 | Φ4.0 | 1960 | 706 | |
9 mm lano je opleteno z 8 pramenů 1X19W pozinkovaného drátu, 1000 metrů/buben
Baleno v ocelovém bubnu o průměru 950 mm.
| Kat.číslo | Provaz Ho. | Breaking Load | Strand Dia. | Struktura | Hmotnost jednotky | Poznámka |
| 18101 | 7 mm | 35 kN | 2,0 mm | Výkon Výkon Výkon Výkon Výkon Výkon 8x19W | 0,160 kg/m | 8 pramenů |
| 18102 | 9 mm | 54 kN | 2,5 mm | Výkon Výkon Výkon Výkon Výkon Výkon 8x19W | 0,26 kg/m | 8 pramenů |
| 18103 | 11 mm | 77 kN | 3,0 mm | Výkon Výkon Výkon Výkon Výkon Výkon 8x19W | 0,373 kg/m | 8 pramenů |
| 18104 | 13 mm | 105 kN | 3,5 mm | Výkon Výkon Výkon Výkon Výkon Výkon 8x19W | 0,510 kg/m | 8 pramenů |
| 18105 | 15 mm | 137 kN | 4,0 mm | Výkon Výkon Výkon Výkon Výkon Výkon 8x19W | 0,667 kg/m | 8 pramenů |
| 18201A | 9 mm | 50 kN | 2,0 mm | 12x19W | 0,250 kg/m | 12 pramenů |
| 18202A | 10 mm | 70 kN | 2,3 mm | 12x19W | 0,356 kg/m | 12 pramenů |
| 18203A | 11 mm | 85 kN | 2,5 mm | 12x19W | 0,405 kg/m | 12 pramenů |
| 18204A | 12 mm | 100 kN | 2,7 mm | 12x19W | 0,510 kg/m | 12 pramenů |
| 18205A | 13 mm | 115 kN | 3,0 mm | 12x19W | 0,620 kg/m | 12 pramenů |
| 18206A | 14 mm | 130 kN | 3,2 mm | 12x19W | 0,710 kg/m | 12 pramenů |
| 18207A | 15 mm | 143 kN | 3,3 mm | 12x19W | 0,770 kg/m | 12 pramenů |
| 18208A | 16 mm | 160 kN | 3,5 mm | 12x19W | 0,800 kg/m | 12 pramenů |
| 18209A | 18 mm | 206 kN | 4,0 mm | 12x19W | 1,06 kg/m | 12 pramenů |
| 18210A | 19 mm | 236 kN | 4,3 mm | 12x19W | 1,21 kg/m | 12 pramenů |
| 18211A | 20 mm | 266 kN | 4,5 mm | 12x1T25 | 1,31 kg/m | 12 pramenů |
| 18211B | 20 mm | 275 kN | 4,5 mm | 12x1T29 | 1,35 kg/m | 12 pramenů |
| 18212A | 22 mm | 313 kN | 4,8 mm | 12x1T25 | 1,49 kg/m | 12 pramenů |
| 18212B | 22 mm | 325 kN | 4,8 mm | 12x1T29 | 1,54 kg/m | 12 pramenů |
| 18213A | 24 mm | 342 kN | 5,0 mm | 12x1T29 | 1,65 kg/m | 12 pramenů |
| 18213B | 24 mm | 375 kN | 5,2 mm | 12x1T29 | 1,80 kg/m | 12 pramenů |
| 18214A | 26 mm | 400 kN | 5,4 mm | 12x1T29 | 1,95 kg/m | 12 pramenů |
| 18214B | 26 mm | 405 kN | 4,5 mm | 18x1T29 | 2,02 kg/m | 18 pramenů |
| 18215A | 28 mm | 462 kN | 6,0 mm | 12x1T25 | 2,24 kg/m | 12 pramenů |
| 18215B | 28 mm | 540 kN | 5,2 mm | 18x1T25 | 2,63 kg/m | 18 pramenů |
| 18216 | 30 mm | 582 kN | 5,4 mm | 18x1T29 | 2,93 kg/m | 18 pramenů |
| 18217 | 31 mm | 680 kN | 5,8 mm | 18x1T29 | 3,36 kg/m | 18 pramenů |
| 18218 | 32 mm | 727 kN | 6,0 mm | 18x1T29 | 3,60 kg/m | 18 pramenů |
| DOPORUČENÉ PRACOVNÍ ZATÍŽENÍ: 1/3 ZATÍŽENÍ NA ZATÍMÁNÍ |
||||||
