Obchodní termín: |
FOB, CFR, CIF, DDP, CIP, EXW |
Zvyk: |
Navlékací bloky vodičů pro vrtulníky |
Dopravní prostředek: |
Oceán, vzduch, země |
Průměr vodiče: |
Až 30 mm |
660mm Nylonové kolo používané pro řemenici s baleným vodičem s velkým průměrem
Jednokladkový Nylonový strunový blok
| Položka č. | Model | Rozsah velikostí ACSR (mm²) | Provozní zatížení (KN) | Hmotnost (kg) | Materiál kladky |
| 10191 | SHDN-120x30 | 25-70 | 5 | 1.5 | Nylon |
| 10192 | SHDN-160x40 | 70-95 | 10 | 2.4 | |
| 10193 | SHDN-200x40 | 95-120 | 15 | 2.6 | |
| 10194 | SHDN-200x60 | 120-150 | 15 | 3.1 | |
| 10195 | SHDN-250x40 | 120-150 | 20 | 3.7 | |
| 10196 | SHDN-250x60 | 150-180 | 20 | 3.9 | |
| 10197 | SHDN-270x60 | 180-240 | 20 | 4.4 | |
| 10198 | SHDN-320x60 | 240-300 | 20 | 7.5 | |
| 10199 | SHDN-400x80 | 300-400 | 20 | 8 | |
| 10104 | SHDN508 | 300-400 | 20 | 16 | Nylon, volitelně lze podšít neoprenem |
| 10124 | SHDN660 | 400-500 | 20 | 24 | |
| 10131 | SHDN750 | 500-600 | 30 | 32 | |
| 10141 | SHDN822 | 600-700 | 30 | 38 | |
| 10151 | SHDN916 | 700-800 | 50 | 51 | |
| 10165 | SHDN1040 | 800-900 | 50 | 60 |
Použití: Je vhodné navlékat lankové hliníkové a ACSR vodiče na tečné konstrukce. Drážkou mohou procházet kompresní objímky, otočné spojky a spojky tažného lana.

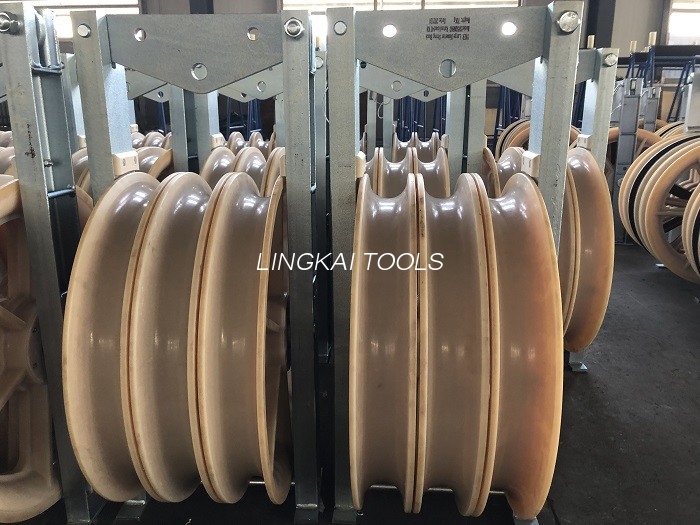

Bloky na navlékání kabelů 508MM nadzemního přenosového vedení
| Položka č. | Model | Rozsah velikostí ACSR (mm²) | Provozní zatížení (KN) | Hmotnost (kg) | Materiál kladky |
| 10101 | SHD508 | 300-400 | 20 | 18 | Hliníková slitina |
| 10104 | SHDN508 | 300-400 | 20 | 16 | MC Nylon |
| 10104A | SHDN508X100 | 300-400 | 20 | 17 | MC Nylon |
| 10102 | SHS508 | 300-400 | 40 | 61 | Centrální ocelová nebo nylonová kladka, Boční kladka Hliník potažený neoprenem |
| 10105 | 508 SHSLN | 300-400 | 40 | 47 | |
| 10107 | SHSQN508 | 300-400 | 40 | 43 | Nylon, volitelně lze podšít neoprenem |
| 10107A | SHSQN508X100 | 400 | 40 | 46 | |
| 10108 | SHWQN508 | 300-400 | 60 | 70 | |
| 10108A | SHWQN508X100 | 300-400 | 60 | 76 |
Použití: Na tečné konstrukce je vhodné navlékat jednoduché, dvou nebo tří, čtyřlankové hliníkové a ACSR vodiče. Drážkou mohou procházet kompresní objímky, otočné spojky a spojky tažného lana. Kladka je vyrobena z hliníkové slitiny nebo vysoce pevného nylonu. Řemenice z hliníkové slitiny o rozměru 508X75 mm může být potažena neoprenem.
