Model: |
SWS |
Jméno: |
Ohýbačka přípojnic |
Použít: |
S Al Pipe |
výstup: |
25T |
Tlak: |
700 barů |
Hmotnost: |
52,5 kg |

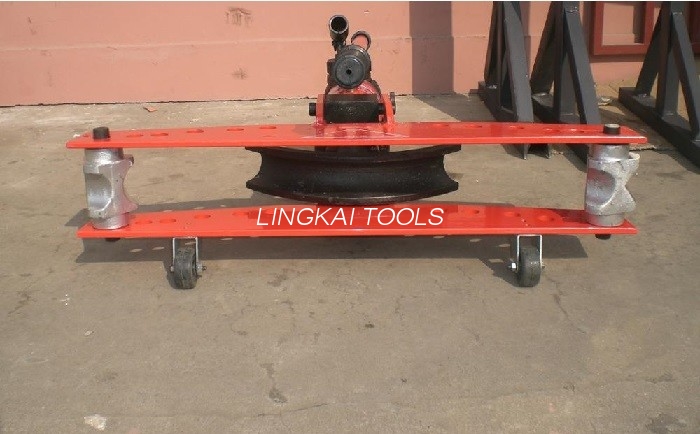

Hydraulické ohýbačky basbar SWS 25T, ohýbačka basbar pro Cu/Al trubky
Vlastnosti:Hydraulické ohýbačky basbar SWS 25T, ohýbačka basbar pro Cu/Al trubky
1. Dvojitý stroj je určen pro ploché ohýbání a postavení mosazi a Al. Radián křivky odpovídá národnímu standardu. Hladký bez úpletu. Žádná křídlová deska nepřijímá styl závěsu bez svařování. Mezitím, který je díky zpracování temperováním, pevný a během, žádné lámání a zabraňuje přeměně otvoru, pohodlí při přepínání.
2. Unikátní design stupnice ohybu křivky 45-90 stupňů, zakřivený tvar. V oblasti vysoké přesnosti veďte a najděte šablonu matahování řady. Instalace rychlá a snadná, zapojení do personálu s vysokou účinností, v elektrickém vedení nebo stroj nebo údržba na místě aplikace. Uplatněte svou vysokou účinnost.
Vlastnosti:Hydraulické ohýbačky basbar SWS 25T, ohýbačka basbar pro Cu/Al trubky
Deska závěsu se pohodlně otevírá a zavírá.
A se stupnicí můžeme přesně znát úhel ohybu.
Horní a spodní deska byla tepelně zpracována, takže je pevná a odolná, zmírňuje deformaci napětí otvoru.
Ploché a ohnutí je potřeba pouze pro výměnu matrice.
Při ohýbání je vodicí deska upevněna na překližkové formě.
Aby byla řada mědi a hliníku při ohýbání ve stejné rovině,
a zajistit dobrou rovinnost povrchu.
Konstrukce s jedním olejovým válcem, reset napínací pružiny s jedním olejovým čerpadlem může fungovat.
Technické údaje:Hydraulické ohýbačky basbar SWS 25T, ohýbačka basbar pro Cu/Al trubky
| Výstupní síla | 25T |
| Jmenovitý tlak | 700 bar |
| Horizontální ohybová kapacita | Cu/Al 125mm×16mm |
| Vertikální ohybová kapacita | Cu/Al 125mm×12mm |
| Kapacita ohybu trubek | Max 3" |
| Hmotnost | 52,5 kg |
| Standardní matrice | Jeden dvojitý očkový klíč (19 palců), šestihranný klíč (5 mm, 8 mm, 10 mm) *1, |
| Horizontální ohýbací matrice*1, vertikální ohýbací matrice*1, osm sad vertikálních ohýbacích matric (40-80x4 40-80x5 40-80x6 40-80x8 40-80x10 100x10 100-125x10 120-125x12) | |
| Šest podpůrných bloků (4, 5, 6, 8, 10, 12) | |
| Jeden šroub, sloužící k připojení olejového válce | |
| 7 sad ohýbacích čelistí (½ ¾ 1 1½ 2 2½ 3), 2 sady ohýbacích čelistí, jeden ohýbací středový šroub | |
| Balík | Dřevěné pouzdro |
| Volitelné matrice | horizontální ohýbací stativ, ohýbací matrice 1¼ |
1. Je určen pro ohýbání přípojnice do 125 mm používané v továrně na výrobu energie. přenosová stanice a měděná přípojnice a hliníková přípojnice.
2. K dispozici je horizontální a erektivní ohýbání 2 v l. Je to skutečně jeden stroj se dvěma funkcemi.
3. Hydraulický válec s výstupní silou 35 tun. Je velmi výkonný v rychlé rychlosti a vysoké účinnosti.
4. Je vyroben ve stylu překlápění pro snadné odebírání obrobku.
5. Tělo jednotky je vyrobeno z vysoce houževnaté legované oceli. Výsledkem je nízká hmotnost pro pohodlné přenášení. Plynulé ohýbání přípojnice
6. Ouick spojka pro snadné nakládání a vykládání.
7. Standardní a montáž;Horizontální ohýbací matrice: Jedna pohyblivá matrice.dvě vztyčovací tyče, jeden adaptér.Erektivní ohýbací matrice.jeden rám matrice.dvě velké uchopovací desky.dvě malé uchopovací desky.sedm půlměsícová matrice, dvě podpěry pro vztyčovací ohýbání.
