Popis produktu: |
Navlékací bloky vedení převodovky |
Vnitřní průměr kladky: |
710 mm |
Vnější průměr kotouče: |
822 mm |
Šířka kotouče: |
110 mm |
Materiál kladky: |
MC Nylon nebo ocel |
Průměr vodiče: |
Až 36 mm |
822 mm Velký průměr Mc Nylonová kola Výplet kabelů Nylonový kladkový blok
Bloky pro navlékání vodičů nadzemního elektrického vedení 822MM se používají pro navlékání vodičů přenosového vedení nebo OPGW. Vodivá kladka je vyrobena z MC Nylonu, může být potažena neoprenem, Centrální kladka může být vyrobena z oceli.
Poznámka:
1. Vidlicové kování je volitelné, uveďte prosím při objednávce. Na požádání lze dodat bloky na míru. Údaje v modelu znamenají vnější průměr kladky X šířka kladky (mm).
2. Velikost kladky vnější průměr X vnitřní průměr X šířka: 822 mm X 710 mm X 110 mm
Poznámka:
1. Hákové kování, kulaté oko a vidlicové kování jsou volitelné, prosím specifikujte při objednávce. Na požádání lze dodat bloky na míru.
Údaje v modelu znamenají vnější průměr kladky X šířka kladky (mm).
2. Všechny kladky jsou uloženy na kuličkových ložiskách. Rám bloků je vyroben z pozinkované oceli.

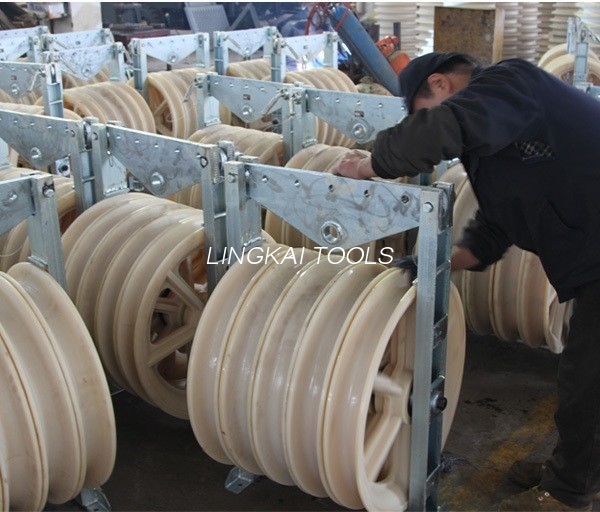

Nylonové kladky 822MM Bloky vodičových strun
| Položka č. | Model | Rozsah velikostí ACSR (mm²) | Provozní zatížení (KN) | Hmotnost (kg) | Materiál vodivé kladky |
| 10141 | SHDN822 | 500-700 | 30 | 39 | Nylon, volitelně lze podšít neoprenem |
| 10142 | SHSQN822 | 500-700 | 60 | 118 | |
| 10143 | SHWQN822 | 500-700 | 120 | 180 | |
| 10146 | SHQ822 | 500-700 | 120 | 285 | Centrální ocelová kladka |
| 10148 | SHJ822 | 500-700 | 150 | 445 |
Použití: Na tečné konstrukce je vhodné navlékat hliníkové a ACSR vodiče jedno, dvou, čtyř, ŠESTI A OMI lankové. Drážkou mohou procházet kompresní objímky, otočné spojky a spojky tažného lana. Kladka je vyrobena z vysoce pevného nylonu. Všechny kladky jsou uloženy na kuličkových ložiskách, středová kladka je speciálně vyztužena pro průchod ocelového lana. Rám je vyroben z pozinkované oceli.
