Popis: |
Otočné klouby převodového vedení |
Pracovní zatížení: |
Max. 320 KN |
Spojení: |
Pilotní lano se zásuvkovým kloubem |
Typ: |
Typ upevnění a kloubový typ |
Průměr lana: |
Max. 38 mm |
Dodání: |
Do 10 dnů |
Otočné klouby jsou vyrobeny z vysoce pevné legované oceli, pozinkované. Speciálně navrženo pro nesení vysokých radiálních zatížení. Upozorňujeme, že otočné klouby nelze použít pro připojení tažného lana. Protože tažné lano by mělo procházet kolem navijáků hydraulického stahováku.
Swivel Joint konektor slouží k vytažení vodičů. Je konstruován s kuličkovými ložisky uvnitř, aby se eliminovala kroutící síla při navlékání vodičů. Otočné spojky jsou vhodné pro připojení tažného lana k zásuvkovým spojům, které se instalují na vodiče. Otočné klouby slouží také ke spojení tažného lana s nájezdovými prkny.
Otočné struny převodovky

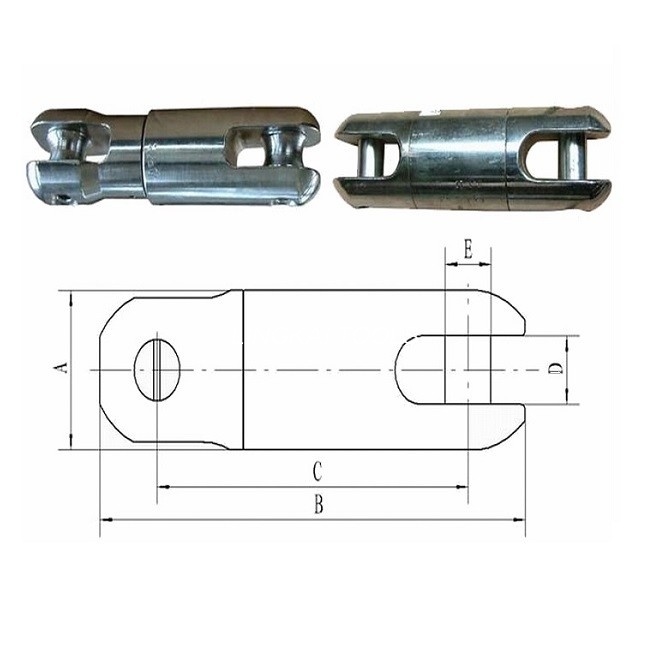

| Položka č. | Model | Rozměr konektoru (mm) | Jmenovité zatížení (KN) | Hmotnost (kg) | ||||
| A | B | C | D | E | ||||
| 17121 | SLX-0.5 | 19 | 61 | 40 | 8 | 9 | 5 | 0.2 |
| 17122 | SLX-1 | 30 | 100 | 72 | 12 | 13 | 10 | 0.4 |
| 17123 | SLX-2 | 35 | 120 | 90 | 14 | 14 | 20 | 0.55 |
| 17124 | SLX-3 | 37 | 129 | 92 | 16 | 16 | 30 | 0.65 |
| 17125 | SLX-5 | 42 | 154 | 115 | 18 | 17 | 50 | 1.5 |
| 17126 | SLX-8 | 57 | 220 | 165 | 24 | 22 | 80 | 2.4 |
| 17127 | SL130 | 62 | 248 | 192 | 26 | 24 | 130 | 3.5 |
| 17128 | SL180 | 75 | 294 | 222 | 26 | 26 | 180 | 7.2 |
| 17129 | SL250 | 85 | 331 | 251 | 30 | 30 | 250 | 10.6 |
| 17130 | SL250Y | 80 | 323 | 243 | 30 | 30 | 250 | 8.0 |
| 17130A | SL320 | 85 | 346 | 264 | 38 | 30 | 320 | 9.7 |
