Velikost: |
Standardní/přizpůsobené |
Kladka: |
Hliník/nylon |
Vhodný dirigent: |
25-500 mm2 |
Aplikace: |
Navlékací linka |
Použití a charakteristika
Použijte k vytažení vodiče na rovném sloupu. Spojovací manžeta, ocelové lano a konektor mohou procházet drážkou.

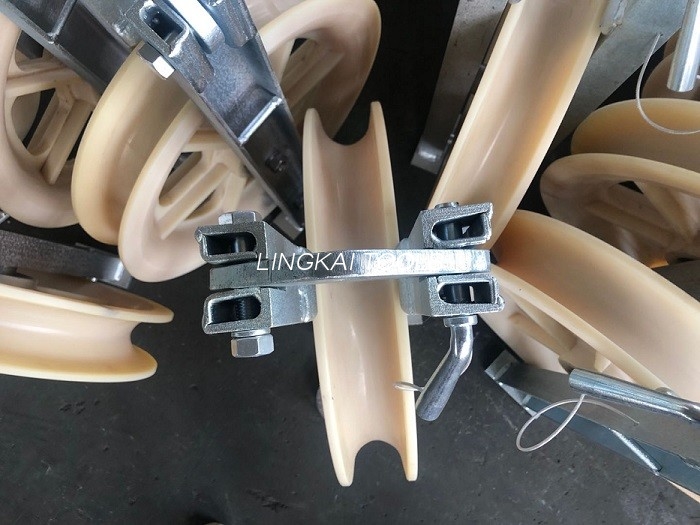

Kladkostroj s hákem s jednoduchou kladkou se používá pro uvolnění hliníkového drátu, ACSR, izolovaného drátu při montáži sloupu a věže.
Drážka kola může být průchozí s upínací trubkou, hliníkovou trubkou, konektorem atd.
Materiál je hliníková slitina a MC nylon.
Přívěsek kladky je kombinovaný talířový a hákový typ.
Navlékací válec je vhodný k navlékání jednolankových hliníkových a ACSR vodičů na tečných konstrukcích v nadzemním vedení.
Kladky strunového bloku jsou vyrobeny z hliníkové slitiny lemované neoprenem nebo vysoce pevným MC nylonem. Všechny kladky jsou uloženy na kuličkových ložiskách. Rám bloku je vyroben z pozinkované oceli
| Číslo položky | Model | Vhodný vodič |
Jmenovité zatížení (kN) |
Hmotnost (kg) |
Poznámka |
| 10171 | SHD-120×30 | LGJ25 Technecium?0 | 5 | 1.5 | Hliníková kladka |
| 10172 | SHD-160×40 | LGJ95 Technecium?20 | 10 | 2.5 | |
| 10173 | SHD-200×40 | LGJ150 Technecium?40 | 15 | 4 | |
| 10174 | SHD-200×60 | LGJ150 Technecium?40 | 15 | 4.6 | |
| 10175 | SHD-250×40 | LGJ150 Technecium?40 | 20 | 4.6 | |
| 10176 | SHD-250×60 | LGJ300 Technecium?00 | 20 | 6 | |
| 10177 | SHD-270×60 | LGJ300 Technecium?00 | 20 | 7 | |
| 10178 | SHD-320×60 | LGJ300 Technecium?00 | 20 | 9.5 | |
| 10179 | SHD-400×80 | LGJ400 Technecium?00 | 20 | 15 | |
| 10191 | SHDN-120×30 | LGJ25 Technecium?0 | 5 | 1.5 | Nylonová kladka |
| 10192 | SHDN-160×40 | LGJ95 Technecium?20 | 10 | 2.5 | |
| 10193 | SHDN-200×40 | LGJ150 Technecium?40 | 15 | 3.6 | |
| 10194 | SHDN-200×60 | LGJ150 Technecium?40 | 15 | 4 | |
| 10195 | SHDN-250×40 | LGJ150 Technecium?40 | 20 | 4 | |
| 10196 | SHDN-250×60 | LGJ300 Technecium?00 | 20 | 4.5 | |
| 10197 | SHDN-270×60 | LGJ300 Technecium?00 | 20 | 5.6 | |
| 10198 | SHDN-320×60 | LGJ300 Technecium?00 | 20 | 6.7 | |
| 10198-1 | SHDN-320×80 | LGJ300 Technecium?00 | 20 | 8 | |
| 10199 | SHDN-400×80 | LGJ400 Technecium?00 | 20 | 13 | |
| 10199-1 | SHDN-400×100 | LGJ400 Technecium?00 | 20 | 15 | |
| 10199-2 | SHDN-400×120 | LGJ400 Technecium?00 | 20 | 18 |
